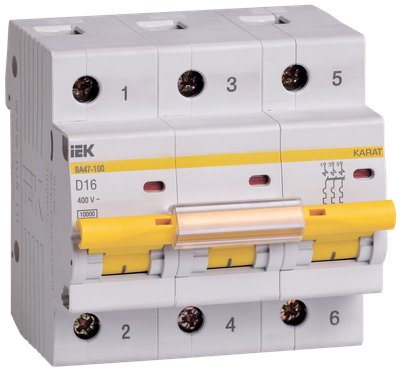

KARAT Автоматический выключатель ВА47-100 3P D 16А 10кА IEK

KARAT Автоматический выключатель ВА47-100 3P D 16А 10кА IEK
Артикул:

Основные характеристики

Номин ток, А16.0
Количество полюсов3
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Перемен./постоян. (AC/DC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 3P D 16А 10кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А16.0
Количество полюсов3
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В≤ 60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт10.5
Наличие электромагнитного расцепителяДа
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Климатическое исполнениеУХЛ4
Наличие электронного расцепителяНет
Наличие теплового расцепителяДа
Монтажная глубина - ниши, мм74,3
Количество силовых полюсовEV000069
Ширина по количеству модульных расстояний4,5
Способ задания уставки мгновенного расцепителяIEK_V0000018
Частота, Гц50
Сфера примененияIEK_V0000013
Способ задания уставки расцепителяIEK_V0000017
Наличие взрывозащитыIEK_V0000020
Количество защищенных полюсов3
Класс токоограничения3
Отключающая способность по EN 60898, кА10
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Тип подключенияВинтовое соединение
Общ количество полюсов3
Наличие дифференциального расцепителяНет
Макс сечение входящего кабеля, мм²35
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Степень защиты - IPIP20
Тип монтажаEV004369
Тип монтажной рейкиIEK_V0000022
Возможна дополнит комплектацияДа
Номинальный ток, А16
Частота, Гц50

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1440
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605601936046060560193774606056019384
    Вес брутто, кг0.5252.121
    Вес нетто, кг0.481.9219.2
    Объем, м^30.0008640.0027950.03456
    Длина, см8.534.520
    Высота, см8.3936
    Ширина, см8948
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
