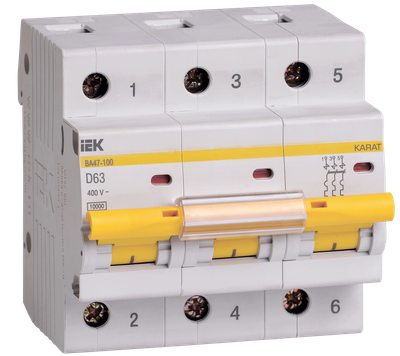

KARAT Автоматический выключатель ВА47-100 3P D 63А 10кА IEK
Основные характеристики
Номин ток, А | 63.0 |
Количество полюсов | 3 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Особенности конструкции
Технические характеристики
Номин ток, А | 63.0 |
Количество полюсов | 3 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Номин напряжение постоян тока - DC, В | ≤ 60 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 39.0 |
Наличие электромагнитного расцепителя | Да |
Отключающая способность по EN 60898, кА | 10 |
Ширина по количеству модульных расстояний | 4,5 |
Макс сечение входящего кабеля, мм² | 35 |
Класс токоограничения | 3 |
Частота, Гц | 50 |
Степень защиты - IP | IP20 |
Климатическое исполнение | УХЛ4 |
Общ количество полюсов | 3 |
Монтажная глубина - ниши, мм | 74,3 |
Возможна дополнит комплектация | Да |
Тип подключения | Винтовое соединение |
Наличие теплового расцепителя | Да |
Наличие электронного расцепителя | Нет |
Наличие дифференциального расцепителя | Нет |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Количество защищенных полюсов | 3 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.455 MB)
Дополнительное фото продукта (JPG, 0.676 MB)
Дополнительное фото продукта (JPG, 0.788 MB)
Дополнительное фото продукта (JPG, 0.724 MB)
Дополнительное фото продукта (JPG, 0.744 MB)
Дополнительное фото продукта (JPG, 1.346 MB)
Дополнительное фото продукта (JPG, 0.934 MB)
Дополнительное фото продукта (JPG, 1.441 MB)
Дополнительное фото продукта (JPG, 0.598 MB)
Дополнительное фото продукта (JPG, 1.675 MB)
Габаритный Чертеж (JPG, 0.172 MB)
Листовка (PDF, 2.925 MB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 4 | 40 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056019544 | 4606056019551 | 4606056019568 |
Вес брутто, кг | 0.523 | 2.092 | 20.92 |
Вес нетто, кг | 0.48 | 1.92 | 19.2 |
Объем, м^3 | 0.000781 | 0.002436 | 0.03124 |
Длина, см | 8.5 | 34.5 | 35.8 |
Высота, см | 8.3 | 9 | 35.8 |
Ширина, см | 8 | 9 | 19 |
Способ нанесения информации | На коробку | На коробку | На стикер |
