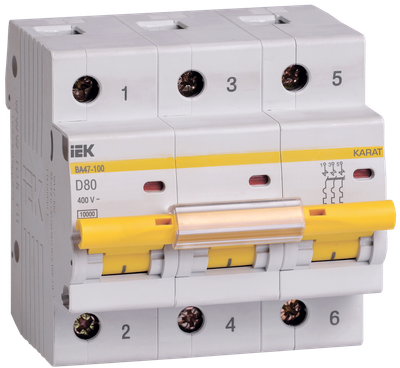

KARAT Автоматический выключатель ВА47-100 3P D 80А 10кА IEK

KARAT Автоматический выключатель ВА47-100 3P D 80А 10кА IEK

Артикул:

Основные характеристики

Номин ток, А	80.0
Количество полюсов	3
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	D
Тип напряжения	Перемен./постоян. (AC/DC)

Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все документы

Преимущества

Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Технические характеристики

Номин ток, А	80.0
Количество полюсов	3
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	D
Тип напряжения	Перемен./постоян. (AC/DC)
Номин раб напряжение, В	400
Номин напряжение постоян тока - DC, В	≤ 60
Тип расцепителя	Тепловой, электромагнитный
Потери энергии, Вт	45.0
Степень защиты - IP	IP20
Наличие дифференциального расцепителя	Нет
Тип монтажа	EV004369
Способ задания уставки мгновенного расцепителя	IEK_V0000018
Наличие взрывозащиты	IEK_V0000020
Наличие электронного расцепителя	Нет
Тип подключения	Винтовое соединение
Наличие теплового расцепителя	Да
Количество силовых полюсов	EV000069
Макс сечение входящего кабеля, мм²	35
Класс токоограничения	3
Возможна дополнит комплектация	Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	10.0
Частота, Гц	50
Тип монтажной рейки	IEK_V0000022
Способ задания уставки расцепителя	IEK_V0000017
Отключающая способность по EN 60898, кА	10
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	10.0
Общ количество полюсов	3
Наличие электромагнитного расцепителя	Да
Количество защищенных полюсов	3
Климатическое исполнение	УХЛ4
Ширина по количеству модульных расстояний	4,5
Сфера применения	IEK_V0000013
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Монтажная глубина - ниши, мм	74,3
Номинальный ток, А	80
Частота, Гц	50

Документация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	4	40
Единицы измерения	шт	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	КАРТОН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056019575	4606056019582	4606056019599
Вес брутто, кг	0.5	2	20
Вес нетто, кг	0.48	1.92	19.2
Объем, м^3	0.000864	0.002795	0.03456
Длина, см	8.5	34.5	20
Высота, см	8.3	9	36
Ширина, см	8	9	48
Способ нанесения информации	На коробку	На коробку	На стикер
