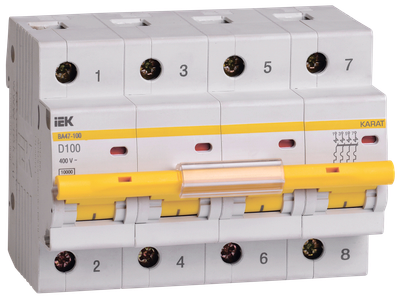

KARAT Автоматический выключатель ВА47-100 4P D 100А 10кА IEK

Основные характеристики
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции
Технические характеристики
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Номин напряжение постоян тока - DC, В | ≤ 60 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 60.0 |
Ширина по количеству модульных расстояний | 6 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
Количество силовых полюсов | 4 |
Отключающая способность по EN 60898, кА | 10 |
Способ задания уставки мгновенного расцепителя | По кратности (Ki) |
Тип монтажа | на DIN-рейку |
Частота, Гц | 50 |
Общ количество полюсов | 4 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
Макс сечение входящего кабеля, мм² | 35 |
Количество защищенных полюсов | 4 |
Климатическое исполнение | УХЛ4 |
Наличие дифференциального расцепителя | Нет |
Наличие теплового расцепителя | Да |
Наличие электронного расцепителя | Нет |
Возможна дополнит комплектация | Да |
Сфера применения | Промышленное и бытовое |
Монтажная глубина - ниши, мм | 74,3 |
Наличие взрывозащиты | Без взрывозащиты |
Степень защиты - IP | IP20 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Тип подключения | Винтовое соединение |
Способ задания уставки расцепителя | По типу (A/B/C/D...) |
Наличие электромагнитного расцепителя | Да |
Класс токоограничения | 3 |
Тип монтажной рейки | 35x7.5 |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.10 MB)
Дополнительное фото продукта (JPG, 730.23 KB)
Дополнительное фото продукта (JPG, 685.62 KB)
Дополнительное фото продукта (JPG, 900.23 KB)
Дополнительное фото продукта (JPG, 933.56 KB)
Дополнительное фото продукта (JPG, 1016.30 KB)
Дополнительное фото продукта (JPG, 1.11 MB)
Дополнительное фото продукта (JPG, 973.96 KB)
Дополнительное фото продукта (JPG, 1.26 MB)
Дополнительное фото продукта (JPG, 757.34 KB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Габаритный Чертеж (JPG, 175.64 KB)
Листовка (PDF, 2.92 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 130.60 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 30 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056019933 | 4606056019940 | 4606056019957 |
Вес брутто, кг | 0.7 | 2.1 | 21 |
Вес нетто, кг | 0.58 | 1.74 | 17.4 |
Объем, м^3 | 0.001037 | 0.003111 | 0.03111 |
Длина, см | 8.5 | 34.5 | 48 |
Высота, см | 8.3 | 9 | 18 |
Ширина, см | 11 | 9 | 36 |
Способ нанесения информации | На коробку | На коробку | На стикер |
