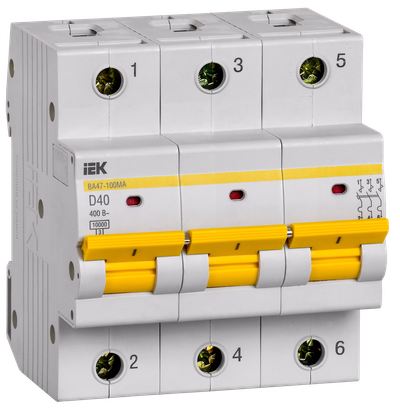

Автоматический выключатель ВА47-100МА без теплового расцепителя 3P 40А 10кА D IEK
Артикул:
Основные характеристики
| Номин ток, А | 40.0 |
| Количество полюсов | 3 |
| Характеристика срабатывания - кривая тока | D |
| Номин отключающая способность, кА | 10.0 |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ВА47-100МА предназначены для защиты распределительных и групповых цепей, аварийных систем безопасности, систем пожаротушения и вентиляции. Рекомендуются к применению в вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Надежная защита от короткого замыкания.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100МА в качестве вводных автоматических выключателей.
Технические характеристики
| Номин ток, А | 40.0 |
| Количество полюсов | 3 |
| Характеристика срабатывания - кривая тока | D |
| Номин отключающая способность, кА | 10.0 |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Электромагнитный |
| Потери энергии, Вт | 22.5 |
| Частота, Гц | 50 |
| Тип монтажа | EV004369 |
| Сечение многожильного гибкого провода, мм² | 2,5...35 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Ширина по количеству модульных расстояний | 4,5 |
| Рабочая температура окружающей среды, °C | 40 |
| Возможна дополнит комплектация | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
| Общ количество полюсов | 3 |
| Мех износостойкость, циклов | 20000 |
| Вес одного полюса, кг | 0,22 |
| Количество защищенных полюсов | 3 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
| Тип монтажной рейки | ТН-35 |
| Тип подключения | Винтовое соединение |
| Режим работы | Продолжительный-S1 |
| Сечение одножильного жёсткого провода, мм² | 2,5...35 |
| Макс сечение входящего кабеля, мм² | 35 |
| Электр износостойкость, циклов | 8000 |
| Наличие электромагнитного расцепителя | Да |
| Наличие теплового расцепителя | Нет |
| Отключающая способность по EN 60898, кА | 10 |
| Тип напряжения управления | EV000460 |
| Степень защиты - IP | IP20 |
| Частота, Гц | 50 |
| Номинальный ток, А | 40 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084007213 | 4610084007220 | 4610084007237 |
| Вес брутто, кг | 0.621 | 2.484 | 24.84 |
| Вес нетто, кг | 0.6 | 2.4 | 24 |
| Объем, м^3 | 0.000854 | 0.002683 | 0.03416 |
| Длина, см | 9.2 | 34.5 | 51.3 |
| Высота, см | 7.7 | 8.1 | 18.5 |
| Ширина, см | 8.3 | 9.6 | 36 |
| Способ нанесения информации | На коробку | На коробку | На коробку |
