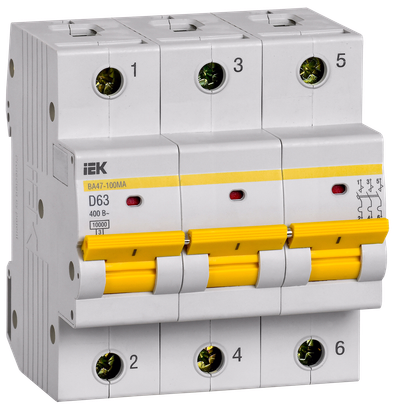

Автоматический выключатель ВА47-100МА без теплового расцепителя 3P 63А 10кА D IEK
Артикул:
Основные характеристики
| Номин ток, А | 63.0 |
| Количество полюсов | 3 |
| Характеристика срабатывания - кривая тока | D |
| Номин отключающая способность, кА | 10.0 |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ВА47-100МА предназначены для защиты распределительных и групповых цепей, аварийных систем безопасности, систем пожаротушения и вентиляции. Рекомендуются к применению в вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Надежная защита от короткого замыкания.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100МА в качестве вводных автоматических выключателей.
Технические характеристики
| Номин ток, А | 63.0 |
| Количество полюсов | 3 |
| Характеристика срабатывания - кривая тока | D |
| Номин отключающая способность, кА | 10.0 |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Электромагнитный |
| Потери энергии, Вт | 39.0 |
| Тип монтажной рейки | ТН-35 |
| Наличие электромагнитного расцепителя | Да |
| Тип подключения | Винтовое соединение |
| Тип напряжения управления | EV000460 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Сечение одножильного жёсткого провода, мм² | 2,5...35 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
| Макс сечение входящего кабеля, мм² | 35 |
| Электр износостойкость, циклов | 8000 |
| Отключающая способность по EN 60898, кА | 10 |
| Количество защищенных полюсов | 3 |
| Режим работы | Продолжительный-S1 |
| Тип монтажа | EV004369 |
| Степень защиты - IP | IP20 |
| Сечение многожильного гибкого провода, мм² | 2,5...35 |
| Ширина по количеству модульных расстояний | 4,5 |
| Рабочая температура окружающей среды, °C | 40 |
| Общ количество полюсов | 3 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
| Возможна дополнит комплектация | Да |
| Мех износостойкость, циклов | 20000 |
| Вес одного полюса, кг | 0,22 |
| Частота, Гц | 50 |
| Наличие теплового расцепителя | Нет |
| Номинальный ток, А | 63 |
| Частота, Гц | 50 |
Документация
Сертификаты
Сертификат ТР ЕАЭС (PDF, 380.38 KB)
Декларация ТР ЕАЭС (PDF, 715.41 KB)
Сертификат ТР ТС (PDF, 2.04 MB)
Декларация ТР ЕАЭС (PDF, 930.04 KB)
Декларация ТР ЕАЭС (PDF, 468.66 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ЕАЭС (PDF, 1004.21 KB)
Сертификат ТР ТС (PDF, 358.83 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ЕАЭС (PDF, 948.53 KB)
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084007244 | 4610084007251 | 4610084007268 |
| Вес брутто, кг | 0.62 | 2.48 | 24.8 |
| Вес нетто, кг | 0.6 | 2.4 | 24 |
| Объем, м^3 | 0.000826 | 0.002683 | 0.033048 |
| Длина, см | 9.2 | 34.5 | 51 |
| Высота, см | 7.7 | 8.1 | 18 |
| Ширина, см | 8.3 | 9.6 | 36 |
| Способ нанесения информации | На коробку | На коробку | На коробку |
