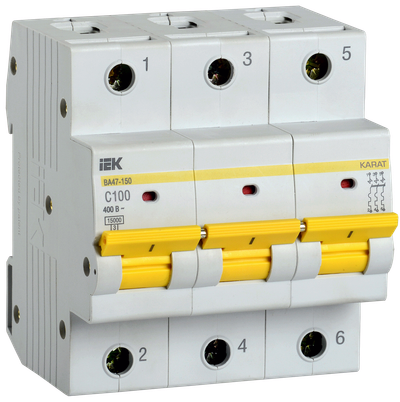

KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK

KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK0
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK1
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK2
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK3
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK4
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK5
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK6
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK7
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK8
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK9
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK10
  • KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK11
Артикул:

Основные характеристики

Номин ток, А100.0
Количество полюсов3
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.

Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Предельная отключающая способность 15000 А.

32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Защита от сверхтоков в каждом полюсе.
  • Быстрый монтаж и дополнительная надежность крепления.
  • Эргономичный дизайн рукоятки.
  • Гравировка логотипа на боковой стороне.
  • Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
  • Индикатор состояния главной цепи.
KARAT Автоматический выключатель ВА47-150 3P C 100А 15кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А100.0
Количество полюсов3
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В400
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт45.0
Режим работыПродолжительный-S1
Макс сечение входящего кабеля, мм²50
Ширина по количеству модульных расстояний4,5
Отключающая способность по EN 60898, кА15
Наличие электронного расцепителяНет
Степень защиты - IPIP40
Вес одного полюса, кг0,194
Тип монтажной рейкиТН-35
Электр износостойкость, циклов≥ 4000
Возможна дополнит комплектацияДа
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА15.0
Общ количество полюсов3
Наличие электромагнитного расцепителяДа
Климатическое исполнениеУХЛ4
Частота, Гц50
Тип подключенияВинтовое соединение
Наличие теплового расцепителяДа
Наличие дифференциального расцепителяНет
Количество защищенных полюсов3
Тип монтажаEV004369
Возможность присоединения шинPIN (штырь), FORK (вилка)
Сфера примененияIEK_V0000013
РемонтопригодностьНет
Мех износостойкость, циклов≥ 6000
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА15.0
Частота, Гц50
Номинальный ток, А100

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1440
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605657525546060565752624606056575279
    Вес брутто, кг0.6452.5825.8
    Вес нетто, кг0.6282.51225.12
    Объем, м^30.0008720.0026830.034884
    Длина, см9.234.551
    Высота, см7.78.118
    Ширина, см8.39.638
    Способ нанесения информацииНа стикерНа стикерНа стикер
