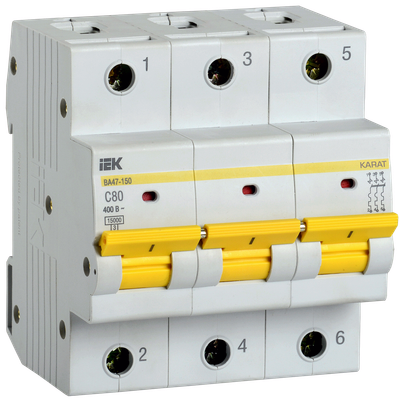

KARAT Автоматический выключатель ВА47-150 3P C 80А 15кА IEK

KARAT Автоматический выключатель ВА47-150 3P C 80А 15кА IEK
Артикул:

Основные характеристики

Номин ток, А80.0
Количество полюсов3
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)

Описание

Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.

Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Предельная отключающая способность 15000 А.

32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.

Преимущества

  • Защита от сверхтоков в каждом полюсе.
  • Быстрый монтаж и дополнительная надежность крепления.
  • Эргономичный дизайн рукоятки.
  • Гравировка логотипа на боковой стороне.
  • Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
  • Индикатор состояния главной цепи.
KARAT Автоматический выключатель ВА47-150 3P C 80А 15кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А80.0
Количество полюсов3
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В400
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт45.0
Тип подключенияВинтовое соединение
Климатическое исполнениеУХЛ4
Режим работыПродолжительный-S1
Возможность присоединения шинPIN (штырь), FORK (вилка)
Тип монтажаEV004369
Частота, Гц50
Электр износостойкость, циклов≥ 4000
Наличие теплового расцепителяДа
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА15.0
Вес одного полюса, кг0,194
РемонтопригодностьНет
Количество защищенных полюсов3
Наличие дифференциального расцепителяНет
Макс сечение входящего кабеля, мм²50
Степень защиты - IPIP40
Общ количество полюсов3
Тип монтажной рейкиТН-35
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА15.0
Мех износостойкость, циклов≥ 6000
Отключающая способность по EN 60898, кА15
Возможна дополнит комплектацияДа
Сфера примененияIEK_V0000013
Ширина по количеству модульных расстояний4,5
Наличие электронного расцепителяНет
Наличие электромагнитного расцепителяДа
Частота, Гц50
Номинальный ток, А80

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1440
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605657528646060565752934606056575309
    Вес брутто, кг0.632.5225.2
    Вес нетто, кг0.6282.51225.12
    Объем, м^30.0008720.0026830.034884
    Длина, см9.234.551
    Высота, см7.78.118
    Ширина, см8.39.638
    Способ нанесения информацииНа стикерНа стикерНа стикер
