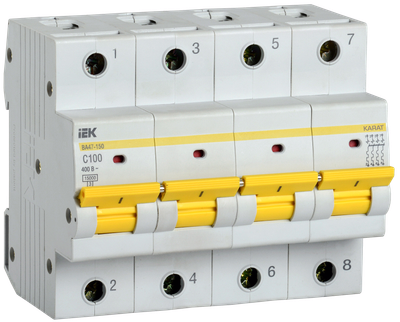

KARAT Автоматический выключатель ВА47-150 4P C 100А 15кА IEK

Основные характеристики
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Описание
Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Предельная отключающая способность 15000 А.
32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от сверхтоков в каждом полюсе.
- Быстрый монтаж и дополнительная надежность крепления.
- Эргономичный дизайн рукоятки.
- Гравировка логотипа на боковой стороне.
- Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
- Индикатор состояния главной цепи.

Особенности конструкции
Технические характеристики
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 60.0 |
Электр износостойкость, циклов | ≥ 4000 |
Наличие дифференциального расцепителя | Нет |
Тип монтажной рейки | ТН-35 |
Тип монтажа | на DIN-рейку |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 15.0 |
Сфера применения | Промышленное и бытовое |
Степень защиты - IP | IP40 |
Ширина по количеству модульных расстояний | 6 |
Режим работы | Продолжительный-S1 |
Климатическое исполнение | УХЛ4 |
Наличие электронного расцепителя | Нет |
Частота, Гц | 50 |
Количество защищенных полюсов | 4 |
Тип подключения | Винтовое соединение |
Макс сечение входящего кабеля, мм² | 50 |
Наличие теплового расцепителя | Да |
Общ количество полюсов | 4 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 15.0 |
Возможна дополнит комплектация | Да |
Вес одного полюса, кг | 0,194 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Ремонтопригодность | Нет |
Наличие электромагнитного расцепителя | Да |
Отключающая способность по EN 60898, кА | 15 |
Мех износостойкость, циклов | ≥ 6000 |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Листовка (PDF, 786.48 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 2.05 MB)
Габаритный Чертеж (JPG, 2.26 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 129.63 KB)
Габаритный Чертеж (JPG, 184.65 KB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 30 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056575132 | 4606056575149 | 4606056575156 |
Вес брутто, кг | 0.863 | 2.59 | 25.9 |
Вес нетто, кг | 0.848 | 2.544 | 25.44 |
Объем, м^3 | 0.001163 | 0.002683 | 0.034884 |
Длина, см | 9.2 | 34.5 | 51 |
Высота, см | 7.7 | 8.1 | 18 |
Ширина, см | 11 | 9.6 | 38 |
Способ нанесения информации | На стикер | На стикер | На стикер |
