KARAT Автоматический выключатель ВА47-150 4P C 125А 15кА IEK

Основные характеристики
Номин ток, А | 125.0 |
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Предельная отключающая способность 15000 А.
32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от сверхтоков в каждом полюсе.

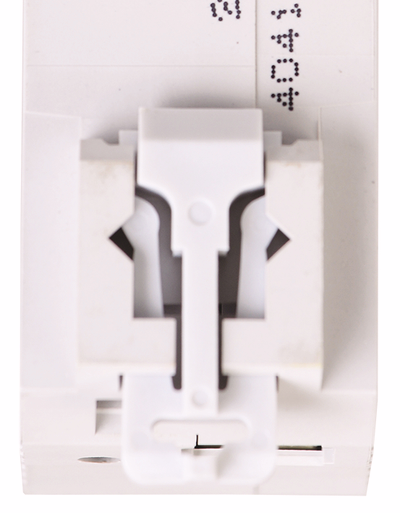

- Быстрый монтаж и дополнительная надежность крепления.
- Эргономичный дизайн рукоятки.

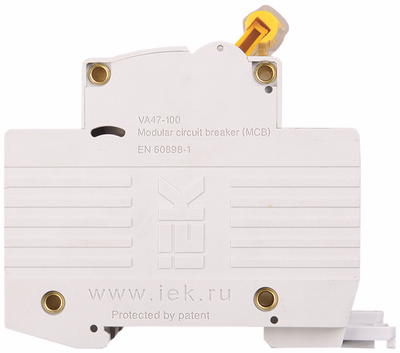

- Гравировка логотипа на боковой стороне.
- Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
- Индикатор состояния главной цепи.

Особенности конструкции
Технические характеристики
Номин ток, А | 125.0 |
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 80.0 |
Мех износостойкость, циклов | ≥ 6000 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 15.0 |
Отключающая способность по EN 60898, кА | 15 |
Степень защиты - IP | IP40 |
Общ количество полюсов | 4 |
Наличие дифференциального расцепителя | Нет |
Частота, Гц | 50 |
Тип монтажа | на DIN-рейку |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Наличие электронного расцепителя | Нет |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 15.0 |
Электр износостойкость, циклов | ≥ 4000 |
Наличие теплового расцепителя | Да |
Климатическое исполнение | УХЛ4 |
Возможна дополнит комплектация | Да |
Тип монтажной рейки | ТН-35 |
Ремонтопригодность | Нет |
Макс сечение входящего кабеля, мм² | 50 |
Количество защищенных полюсов | 4 |
Наличие электромагнитного расцепителя | Да |
Тип подключения | Винтовое соединение |
Вес одного полюса, кг | 0,194 |
Режим работы | Продолжительный-S1 |
Ширина по количеству модульных расстояний | 6 |
Сфера применения | Промышленное и бытовое |
Номинальный ток, А | 125 |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Схема Подключения (JPG, 2.05 MB)
Габаритный Чертеж (JPG, 2.26 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 129.63 KB)
Габаритный Чертеж (JPG, 184.65 KB)
Листовка (PDF, 786.48 KB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Модели для проектировщиков
Информационные материалы
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 30 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056575101 | 4606056575118 | 4606056575125 |
Вес брутто, кг | 0.837 | 2.51 | 25.1 |
Вес нетто, кг | 0.83 | 2.49 | 24.9 |
Объем, м^3 | 0.001163 | 0.002683 | 0.034884 |
Длина, см | 9.2 | 34.5 | 51 |
Высота, см | 7.7 | 8.1 | 18 |
Ширина, см | 11 | 9.6 | 38 |
Способ нанесения информации | На стикер | На стикер | На стикер |
