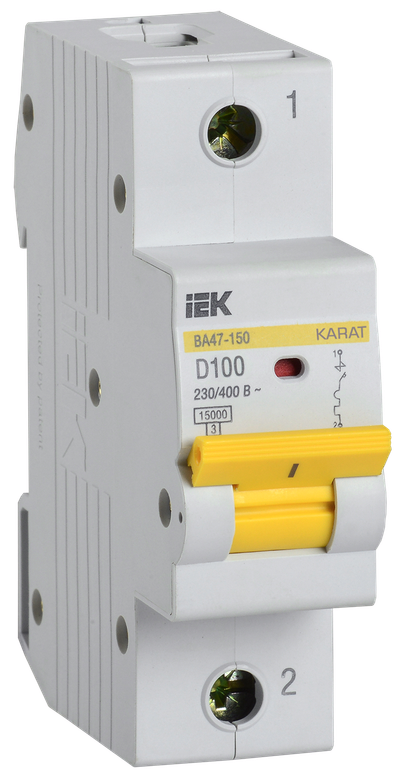

KARAT Автоматический выключатель ВА47-150 1P D 100А 15кА IEK

KARAT Автоматический выключатель ВА47-150 1P D 100А 15кА IEK
  • KARAT Автоматический выключатель ВА47-150 1P D 100А 15кА IEK0
  • KARAT Автоматический выключатель ВА47-150 1P D 100А 15кА IEK1
Артикул:

Основные характеристики

Количество полюсов1
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Переменный (AC)
Номин раб напряжение, В400
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.

Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Предельная отключающая способность 15000 А.

32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Защита от сверхтоков в каждом полюсе.
  • Быстрый монтаж и дополнительная надежность крепления.
  • Эргономичный дизайн рукоятки.
  • Гравировка логотипа на боковой стороне.
  • Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
  • Индикатор состояния главной цепи.
KARAT Автоматический выключатель ВА47-150 1P D 100А 15кА IEK

Особенности конструкции

Технические характеристики

Количество полюсов1
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Переменный (AC)
Номин раб напряжение, В400
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт15.0
Тип монтажной рейкиТН-35
РемонтопригодностьНет
Климатическое исполнениеУХЛ4
Отключающая способность по EN 60898, кА15
Электр износостойкость, циклов≥ 4000
Вес одного полюса, кг0,194
Наличие электромагнитного расцепителяДа
Наличие электронного расцепителяНет
Количество защищенных полюсов1
Возможна дополнит комплектацияДа
Макс сечение входящего кабеля, мм²50
Тип подключенияВинтовое соединение
Степень защиты - IPIP40
Возможность присоединения шинPIN (штырь), FORK (вилка)
Наличие дифференциального расцепителяНет
Общ количество полюсов1
Мех износостойкость, циклов≥ 6000
Частота, Гц50
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА15.0
Сфера примененияIEK_V0000013
Тип монтажаEV004369
Наличие теплового расцепителяДа
Режим работыПродолжительный-S1
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА15.0
Ширина по количеству модульных расстояний1,5
Частота, Гц50
Номинальный ток, А100
Номин ток, А100.0

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество112120
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605657585946060565758664606056575873
Вес брутто, кг0.222.6426.4
Вес нетто, кг0.22.424
Объем, м^30.0002910.0026830.034884
Длина, см9.234.551
Высота, см7.78.118
Ширина, см2.99.638
Способ нанесения информацииНа стикерНа стикерНа стикер
