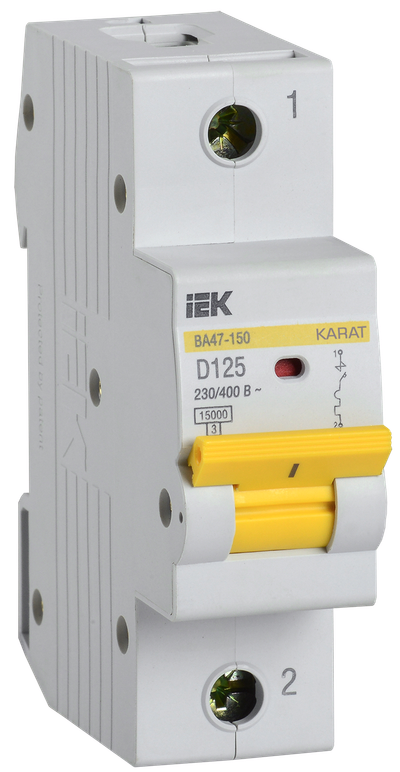

KARAT Автоматический выключатель ВА47-150 1P D 125А 15кА IEK

Основные характеристики
Количество полюсов | 1 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Описание
Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Предельная отключающая способность 15000 А.
32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от сверхтоков в каждом полюсе.
- Быстрый монтаж и дополнительная надежность крепления.
- Эргономичный дизайн рукоятки.
- Гравировка логотипа на боковой стороне.
- Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
- Индикатор состояния главной цепи.

Особенности конструкции
Технические характеристики
Количество полюсов | 1 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 20.0 |
Наличие электромагнитного расцепителя | Да |
Количество защищенных полюсов | 1 |
Степень защиты - IP | IP40 |
Наличие теплового расцепителя | Да |
Сфера применения | Промышленное и бытовое |
Тип монтажной рейки | ТН-35 |
Режим работы | Продолжительный-S1 |
Общ количество полюсов | 1 |
Климатическое исполнение | УХЛ4 |
Мех износостойкость, циклов | ≥ 6000 |
Тип подключения | Винтовое соединение |
Ремонтопригодность | Нет |
Наличие дифференциального расцепителя | Нет |
Наличие электронного расцепителя | Нет |
Электр износостойкость, циклов | ≥ 4000 |
Частота, Гц | 50 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 15.0 |
Вес одного полюса, кг | 0,194 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 15.0 |
Возможна дополнит комплектация | Да |
Макс сечение входящего кабеля, мм² | 50 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Отключающая способность по EN 60898, кА | 15 |
Тип монтажа | на DIN-рейку |
Ширина по количеству модульных расстояний | 1,5 |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 129.63 KB)
Листовка (PDF, 786.48 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 2.05 MB)
Габаритный Чертеж (JPG, 2.26 MB)
Габаритный Чертеж (JPG, 184.65 KB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 12 | 120 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056575224 | 4606056575231 | 4606056575248 |
Вес брутто, кг | 0.218 | 2.62 | 26.2 |
Вес нетто, кг | 0.2 | 2.4 | 24 |
Объем, м^3 | 0.000291 | 0.002683 | 0.034884 |
Длина, см | 9.2 | 34.5 | 51 |
Высота, см | 7.7 | 8.1 | 18 |
Ширина, см | 2.9 | 9.6 | 38 |
Способ нанесения информации | На стикер | На стикер | На стикер |
