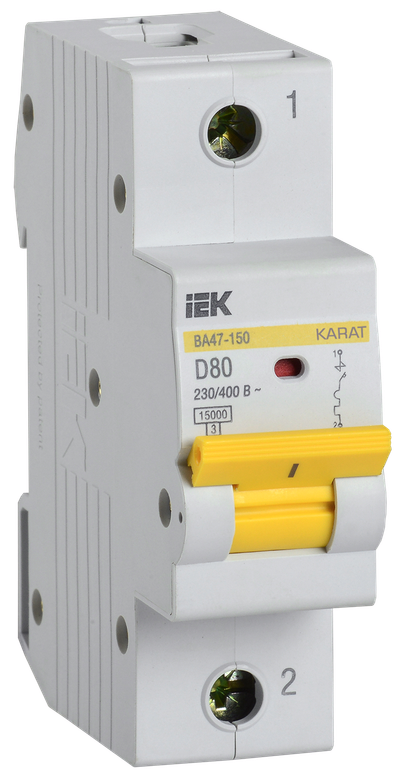

KARAT Автоматический выключатель ВА47-150 1P D 80А 15кА IEK

KARAT Автоматический выключатель ВА47-150 1P D 80А 15кА IEK
  • KARAT Автоматический выключатель ВА47-150 1P D 80А 15кА IEK0
  • KARAT Автоматический выключатель ВА47-150 1P D 80А 15кА IEK1
Артикул:

Основные характеристики

Номин ток, А80.0
Количество полюсов1
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Переменный (AC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.

Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Предельная отключающая способность 15000 А.

32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Защита от сверхтоков в каждом полюсе.
  • Быстрый монтаж и дополнительная надежность крепления.
  • Эргономичный дизайн рукоятки.
  • Гравировка логотипа на боковой стороне.
  • Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
  • Индикатор состояния главной цепи.
KARAT Автоматический выключатель ВА47-150 1P D 80А 15кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А80.0
Количество полюсов1
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Переменный (AC)
Номин раб напряжение, В400
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт15.0
Электр износостойкость, циклов≥ 4000
Климатическое исполнениеУХЛ4
Ширина по количеству модульных расстояний1,5
Количество защищенных полюсов1
Режим работыПродолжительный-S1
Наличие электронного расцепителяНет
РемонтопригодностьНет
Тип монтажной рейкиТН-35
Мех износостойкость, циклов≥ 6000
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА15.0
Отключающая способность по EN 60898, кА15
Тип монтажаEV004369
Возможность присоединения шинPIN (штырь), FORK (вилка)
Вес одного полюса, кг0,194
Наличие теплового расцепителяДа
Частота, Гц50
Наличие дифференциального расцепителяНет
Степень защиты - IPIP40
Тип подключенияВинтовое соединение
Макс сечение входящего кабеля, мм²50
Наличие электромагнитного расцепителяДа
Возможна дополнит комплектацияДа
Сфера примененияIEK_V0000013
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА15.0
Общ количество полюсов1
Номинальный ток, А80
Частота, Гц50

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество112120
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605657582846060565758354606056575842
    Вес брутто, кг0.2212.6526.5
    Вес нетто, кг0.22.424
    Объем, м^30.0002910.0026830.034884
    Длина, см9.234.551
    Высота, см7.78.118
    Ширина, см2.99.638
    Способ нанесения информацииНа стикерНа стикерНа стикер
