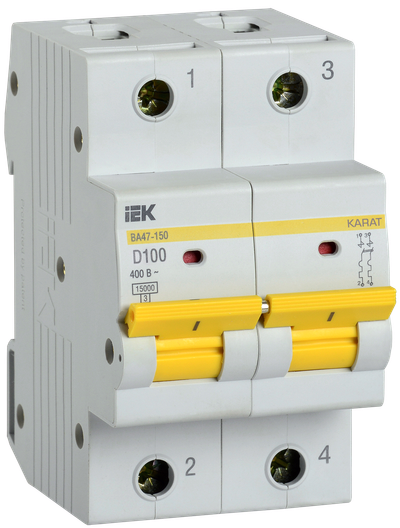

KARAT Автоматический выключатель ВА47-150 2P D 100А 15кА IEK

Основные характеристики
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Описание
Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Предельная отключающая способность 15000 А.
32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от сверхтоков в каждом полюсе.
- Быстрый монтаж и дополнительная надежность крепления.
- Эргономичный дизайн рукоятки.
- Гравировка логотипа на боковой стороне.
- Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
- Индикатор состояния главной цепи.

Особенности конструкции
Технические характеристики
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 30.0 |
Наличие теплового расцепителя | Да |
Тип подключения | Винтовое соединение |
Электр износостойкость, циклов | ≥ 4000 |
Ширина по количеству модульных расстояний | 3 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Степень защиты - IP | IP40 |
Климатическое исполнение | УХЛ4 |
Тип монтажа | на DIN-рейку |
Режим работы | Продолжительный-S1 |
Количество защищенных полюсов | 2 |
Тип монтажной рейки | ТН-35 |
Частота, Гц | 50 |
Наличие электромагнитного расцепителя | Да |
Вес одного полюса, кг | 0,194 |
Возможна дополнит комплектация | Да |
Мех износостойкость, циклов | ≥ 6000 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 15.0 |
Отключающая способность по EN 60898, кА | 15 |
Наличие дифференциального расцепителя | Нет |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 15.0 |
Ремонтопригодность | Нет |
Общ количество полюсов | 2 |
Сфера применения | Промышленное и бытовое |
Макс сечение входящего кабеля, мм² | 50 |
Наличие электронного расцепителя | Нет |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Схема Подключения (JPG, 2.05 MB)
Габаритный Чертеж (JPG, 2.26 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 129.63 KB)
Листовка (PDF, 786.48 KB)
Габаритный Чертеж (JPG, 184.65 KB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 60 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056575613 | 4606056575620 | 4606056575637 |
Вес брутто, кг | 0.433 | 2.6 | 26 |
Вес нетто, кг | 0.425 | 2.55 | 25.5 |
Объем, м^3 | 0.000581 | 0.002683 | 0.034884 |
Длина, см | 9.2 | 34.5 | 51 |
Высота, см | 7.7 | 8.1 | 18 |
Ширина, см | 5.6 | 9.6 | 38 |
Способ нанесения информации | На стикер | На стикер | На стикер |
