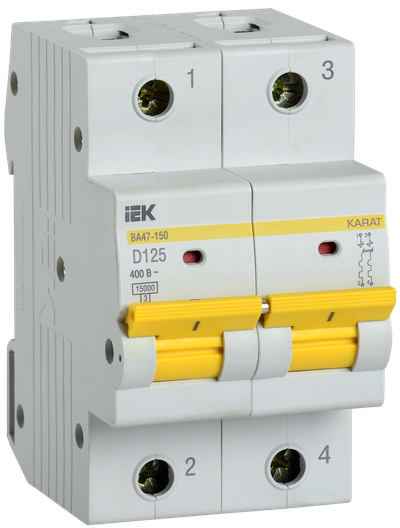

KARAT Автоматический выключатель ВА47-150 2P D 125А 15кА IEK

Основные характеристики
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Описание
Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Предельная отключающая способность 15000 А.
32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от сверхтоков в каждом полюсе.
- Быстрый монтаж и дополнительная надежность крепления.
- Эргономичный дизайн рукоятки.
- Гравировка логотипа на боковой стороне.
- Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
- Индикатор состояния главной цепи.

Особенности конструкции
Технические характеристики
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 40.0 |
Сфера применения | Промышленное и бытовое |
Ширина по количеству модульных расстояний | 3 |
Наличие теплового расцепителя | Да |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 15.0 |
Частота, Гц | 50 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 15.0 |
Наличие дифференциального расцепителя | Нет |
Тип монтажной рейки | ТН-35 |
Климатическое исполнение | УХЛ4 |
Режим работы | Продолжительный-S1 |
Макс сечение входящего кабеля, мм² | 50 |
Тип монтажа | на DIN-рейку |
Возможна дополнит комплектация | Да |
Наличие электромагнитного расцепителя | Да |
Общ количество полюсов | 2 |
Электр износостойкость, циклов | ≥ 4000 |
Количество защищенных полюсов | 2 |
Отключающая способность по EN 60898, кА | 15 |
Вес одного полюса, кг | 0,194 |
Наличие электронного расцепителя | Нет |
Ремонтопригодность | Нет |
Мех износостойкость, циклов | ≥ 6000 |
Степень защиты - IP | IP40 |
Тип подключения | Винтовое соединение |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Схема Подключения (JPG, 2.05 MB)
Габаритный Чертеж (JPG, 2.26 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Листовка (PDF, 786.48 KB)
Габаритный Чертеж (JPG, 184.65 KB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 129.63 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 60 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056575675 | 4606056575682 | 4606056575699 |
Вес брутто, кг | 0.432 | 2.59 | 25.9 |
Вес нетто, кг | 0.425 | 2.55 | 25.5 |
Объем, м^3 | 0.000581 | 0.002683 | 0.034884 |
Длина, см | 9.2 | 34.5 | 51 |
Высота, см | 7.7 | 8.1 | 18 |
Ширина, см | 5.6 | 9.6 | 38 |
Способ нанесения информации | На стикер | На стикер | На стикер |
