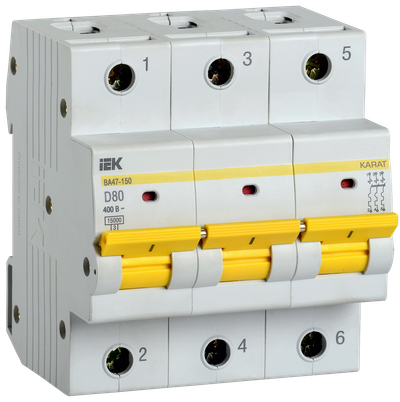

KARAT Автоматический выключатель ВА47-150 3P D 80А 15кА IEK

KARAT Автоматический выключатель ВА47-150 3P D 80А 15кА IEK
  • KARAT Автоматический выключатель ВА47-150 3P D 80А 15кА IEK0
  • KARAT Автоматический выключатель ВА47-150 3P D 80А 15кА IEK1
Артикул:

Основные характеристики

Номин ток, А80.0
Количество полюсов3
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Переменный (AC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.

Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Предельная отключающая способность 15000 А.

32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Защита от сверхтоков в каждом полюсе.
  • Быстрый монтаж и дополнительная надежность крепления.
  • Эргономичный дизайн рукоятки.
  • Гравировка логотипа на боковой стороне.
  • Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
  • Индикатор состояния главной цепи.
KARAT Автоматический выключатель ВА47-150 3P D 80А 15кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А80.0
Количество полюсов3
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Переменный (AC)
Номин раб напряжение, В400
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт45.0
Количество защищенных полюсов3
Возможна дополнит комплектацияДа
Тип подключенияВинтовое соединение
Наличие электронного расцепителяНет
Степень защиты - IPIP40
Наличие теплового расцепителяДа
Тип монтажаEV004369
Тип монтажной рейкиТН-35
Наличие дифференциального расцепителяНет
Сфера примененияIEK_V0000013
РемонтопригодностьНет
Общ количество полюсов3
Вес одного полюса, кг0,194
Ширина по количеству модульных расстояний4,5
Макс сечение входящего кабеля, мм²50
Электр износостойкость, циклов≥ 4000
Наличие электромагнитного расцепителяДа
Отключающая способность по EN 60898, кА15
Частота, Гц50
Режим работыПродолжительный-S1
Возможность присоединения шинPIN (штырь), FORK (вилка)
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА15.0
Климатическое исполнениеУХЛ4
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА15.0
Мех износостойкость, циклов≥ 6000
Номинальный ток, А80
Частота, Гц50

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1440
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605657537846060565753854606056575392
Вес брутто, кг0.642.5625.6
Вес нетто, кг0.6282.51225.12
Объем, м^30.0008720.0026830.034884
Длина, см9.234.551
Высота, см7.78.118
Ширина, см8.39.638
Способ нанесения информацииНа стикерНа стикерНа стикер
