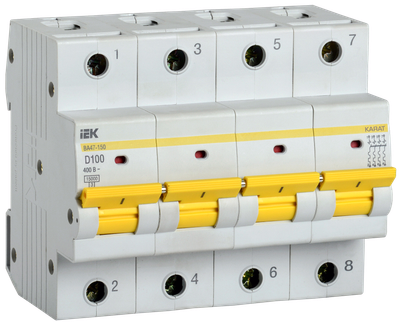

KARAT Автоматический выключатель ВА47-150 4P D 100А 15кА IEK

KARAT Автоматический выключатель ВА47-150 4P D 100А 15кА IEK
  • KARAT Автоматический выключатель ВА47-150 4P D 100А 15кА IEK0
  • KARAT Автоматический выключатель ВА47-150 4P D 100А 15кА IEK1
Артикул:

Основные характеристики

Номин ток, А100.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Переменный (AC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.

Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Предельная отключающая способность 15000 А.

32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Защита от сверхтоков в каждом полюсе.
  • Быстрый монтаж и дополнительная надежность крепления.
  • Эргономичный дизайн рукоятки.
  • Гравировка логотипа на боковой стороне.
  • Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
  • Индикатор состояния главной цепи.
KARAT Автоматический выключатель ВА47-150 4P D 100А 15кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А100.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Переменный (AC)
Номин раб напряжение, В400
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт60.0
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА15.0
Вес одного полюса, кг0,194
Возможность присоединения шинPIN (штырь), FORK (вилка)
Тип монтажаEV004369
Наличие теплового расцепителяДа
Сфера примененияIEK_V0000013
Наличие электронного расцепителяНет
Электр износостойкость, циклов≥ 4000
Климатическое исполнениеУХЛ4
Степень защиты - IPIP40
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА15.0
Возможна дополнит комплектацияДа
Ширина по количеству модульных расстояний6
Наличие дифференциального расцепителяНет
Макс сечение входящего кабеля, мм²50
Тип подключенияВинтовое соединение
Общ количество полюсов4
Режим работыПродолжительный-S1
Мех износостойкость, циклов≥ 6000
Наличие электромагнитного расцепителяДа
Частота, Гц50
Отключающая способность по EN 60898, кА15
Тип монтажной рейкиТН-35
Количество защищенных полюсов4
РемонтопригодностьНет
Номинальный ток, А100
Частота, Гц50

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1330
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605657504046060565750574606056575064
    Вес брутто, кг0.862.5825.8
    Вес нетто, кг0.8482.54425.44
    Объем, м^30.0011630.0026830.034884
    Длина, см9.234.551
    Высота, см7.78.118
    Ширина, см119.638
    Способ нанесения информацииНа стикерНа стикерНа стикер
