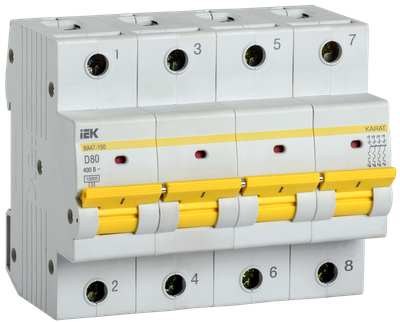

KARAT Автоматический выключатель ВА47-150 4P D 80А 15кА IEK

KARAT Автоматический выключатель ВА47-150 4P D 80А 15кА IEK
  • KARAT Автоматический выключатель ВА47-150 4P D 80А 15кА IEK0
  • KARAT Автоматический выключатель ВА47-150 4P D 80А 15кА IEK1
Артикул:

Основные характеристики

Номин ток, А80.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Переменный (AC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.

Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Предельная отключающая способность 15000 А.

32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Защита от сверхтоков в каждом полюсе.
  • Быстрый монтаж и дополнительная надежность крепления.
  • Эргономичный дизайн рукоятки.
  • Гравировка логотипа на боковой стороне.
  • Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
  • Индикатор состояния главной цепи.
KARAT Автоматический выключатель ВА47-150 4P D 80А 15кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А80.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Переменный (AC)
Номин раб напряжение, В400
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт60.0
Наличие дифференциального расцепителяНет
Ширина по количеству модульных расстояний6
Тип монтажаEV004369
Наличие электромагнитного расцепителяДа
Макс сечение входящего кабеля, мм²50
Общ количество полюсов4
Тип монтажной рейкиТН-35
Климатическое исполнениеУХЛ4
Электр износостойкость, циклов≥ 4000
Наличие теплового расцепителяДа
Количество защищенных полюсов4
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА15.0
Наличие электронного расцепителяНет
Отключающая способность по EN 60898, кА15
Сфера примененияIEK_V0000013
Режим работыПродолжительный-S1
Возможность присоединения шинPIN (штырь), FORK (вилка)
Вес одного полюса, кг0,194
Тип подключенияВинтовое соединение
Степень защиты - IPIP40
Возможна дополнит комплектацияДа
Частота, Гц50
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА15.0
РемонтопригодностьНет
Мех износостойкость, циклов≥ 6000
Частота, Гц50
Номинальный ток, А80

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1330
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605657507146060565750884606056575095
    Вес брутто, кг0.8632.5925.9
    Вес нетто, кг0.8482.54425.44
    Объем, м^30.0011630.0026830.034884
    Длина, см9.234.551
    Высота, см7.78.118
    Ширина, см119.638
    Способ нанесения информацииНа стикерНа стикерНа стикер
