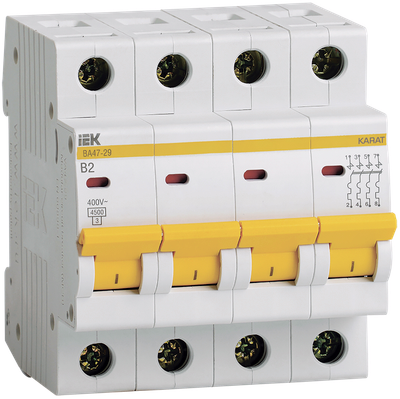

KARAT Автоматический выключатель ВА47-29 4P B 2А 4,5кА IEK

KARAT Автоматический выключатель ВА47-29 4P B 2А 4,5кА IEK
Артикул:

Основные характеристики

Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ4
Характеристика срабатывания - кривая токаB
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
  • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
  • Наличие индикатора положения контактов.
  • Широкий диапазон рабочих температур от -40 до +50 °С.
  • Новый эргономичный дизайн рукоятки включения/выключения.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
KARAT Автоматический выключатель ВА47-29 4P B 2А 4,5кА IEK

Особенности конструкции

Технические характеристики

Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ4
Характеристика срабатывания - кривая токаB
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В≤ 48
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт12.0
Подходит для защитного выкл двигателяНет
Возможна дополнит комплектацияДа
Ширина по количеству модульных расстояний4
Наличие электронного расцепителяНет
Наличие теплового расцепителяДа
Наличие дифференциального расцепителяНет
Монтажная глубина - ниши, мм73,6
Класс токоограничения3
Тип подключенияВинтовое соединение
Степень защиты - IPIP20
Тип монтажной рейкиIEK_V0000022
Наличие электромагнитного расцепителяДа
Сфера примененияIEK_V0000013
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА4.5
Климатическое исполнениеУХЛ4
Отключающая способность по EN 60898, кА4,5
Количество защищенных полюсов4
Тип монтажаEV004369
Общ количество полюсов4
Наличие взрывозащитыIEK_V0000020
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА4.5
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Частота, Гц50
Количество силовых полюсовEV000070
Макс сечение входящего кабеля, мм²25
Частота, Гц50
Номинальный ток, А2
Номин ток, А2.0

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1336
Единицы измеренияштштшт
Тип упаковкиБЕЗ УПАКОВКИГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиНЕ УКАЗАНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460705528417946060560236024606056149142
Вес брутто, кг0.4312.315.5
Вес нетто, кг0.4121.23614.832
Объем, м^30.0004320.0014020.021837
Длина, см7.52253.1
Высота, см87.517.5
Ширина, см7.28.523.5
Способ нанесения информацииНа изделиеНа коробкуНа стикер
