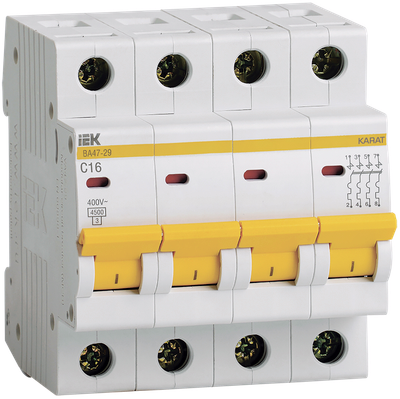

KARAT Автоматический выключатель ВА47-29 4P C 16А 4,5кА IEK

KARAT Автоматический выключатель ВА47-29 4P C 16А 4,5кА IEK
Артикул:

Основные характеристики

Номинальный ток, А16.0
Номинальное рабочее напряжение, В400
Характеристика срабатывания - кривая токаC
Отключающая способность, кА4,5
Количество полюсов4
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
  • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
  • Наличие индикатора положения контактов.
  • Широкий диапазон рабочих температур от -40 до +50 °С.
  • Новый эргономичный дизайн рукоятки включения/выключения.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
KARAT Автоматический выключатель ВА47-29 4P C 16А 4,5кА IEK

Особенности конструкции

Технические характеристики

Номинальный ток, А16.0
Номинальное рабочее напряжение, В400
Характеристика срабатывания - кривая токаC
Отключающая способность, кА4,5
Количество полюсов4
Тип напряжения Перемен./постоян. (AC/DC)
Сфера примененияПромышленное и бытовое
Частота, Гц50
Наличие дифференциального расцепителяНет
Ширина по количеству модульных расстояний4
Наличие электронного расцепителяНет
Тип монтажной рейки35x7.5
Климатическое исполнениеУХЛ4
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА4.5
Номин импульсное выдерживаемое напряжение, кВ4
Количество защищенных полюсов4
Монтажная глубина - ниши, мм73,6
Тип расцепителяТепловой, электромагнитный
Номин напряжение постоян тока - DC, В≤ 48
Частота, Гц50
Количество силовых полюсов4
Потери энергии, Вт14.0
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Тип подключенияВинтовое соединение
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА4.5
Тип монтажана DIN-рейку
Макс сечение входящего кабеля, мм²25
Класс токоограничения3
Возможна дополнит комплектацияДа
Степень защиты - IPIP20
Наличие взрывозащитыБез взрывозащиты
Общ количество полюсов4
Подходит для защитного выкл двигателяДа
Наличие электромагнитного расцепителяДа
Наличие теплового расцепителяДа

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1336
Единицы измеренияштштшт
Тип упаковкиБЕЗ УПАКОВКИГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиНЕ УКАЗАНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460705528434646060560241804606056149920
Вес брутто, кг0.4311.29215.5
Вес нетто, кг0.4121.23614.832
Объем, м^30.0006070.0014030.021837
Длина, см7.52253.1
Высота, см87.517.5
Ширина, см7.28.523.5
Способ нанесения информацииНа изделиеНа коробкуНа стикер
