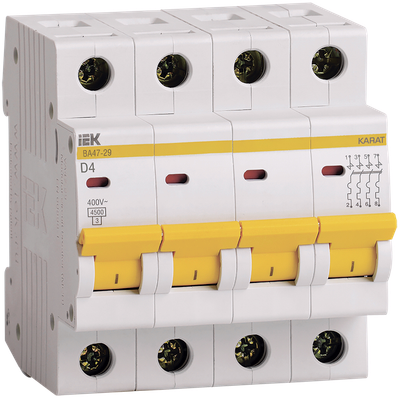

KARAT Автоматический выключатель ВА47-29 4P D 4А 4,5кА IEK

KARAT Автоматический выключатель ВА47-29 4P D 4А 4,5кА IEK
Артикул:

Основные характеристики

Номин ток, А4.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ4
Характеристика срабатывания - кривая токаD
Тип напряжения Перемен./постоян. (AC/DC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
  • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
  • Наличие индикатора положения контактов.
  • Широкий диапазон рабочих температур от -40 до +50 °С.
  • Новый эргономичный дизайн рукоятки включения/выключения.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
KARAT Автоматический выключатель ВА47-29 4P D 4А 4,5кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А4.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ4
Характеристика срабатывания - кривая токаD
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В≤ 48
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт12.0
Сфера примененияIEK_V0000013
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА4.5
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА4.5
Отключающая способность по EN 60898, кА4,5
Наличие теплового расцепителяДа
Количество силовых полюсовEV000070
Общ количество полюсов4
Тип монтажной рейкиIEK_V0000022
Наличие электромагнитного расцепителяДа
Возможна дополнит комплектацияДа
Климатическое исполнениеУХЛ4
Подходит для защитного выкл двигателяДа
Монтажная глубина - ниши, мм73,6
Количество защищенных полюсов4
Степень защиты - IPIP20
Ширина по количеству модульных расстояний4
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Макс сечение входящего кабеля, мм²25
Наличие взрывозащитыIEK_V0000020
Тип подключенияВинтовое соединение
Класс токоограничения3
Наличие дифференциального расцепителяНет
Наличие электронного расцепителяНет
Частота, Гц50
Тип монтажаEV004369
Номинальный ток, А4
Частота, Гц50

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1336
    Единицы измеренияштштшт
    Тип упаковкиБЕЗ УПАКОВКИГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиНЕ УКАЗАНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605602371846060560237254606056150513
    Вес брутто, кг0.4312.315.5
    Вес нетто, кг0.4121.23614.832
    Объем, м^30.0004320.0014020.021837
    Длина, см7.52253.1
    Высота, см87.517.5
    Ширина, см7.28.523.5
    Способ нанесения информацииНа изделиеНа коробкуНа стикер
