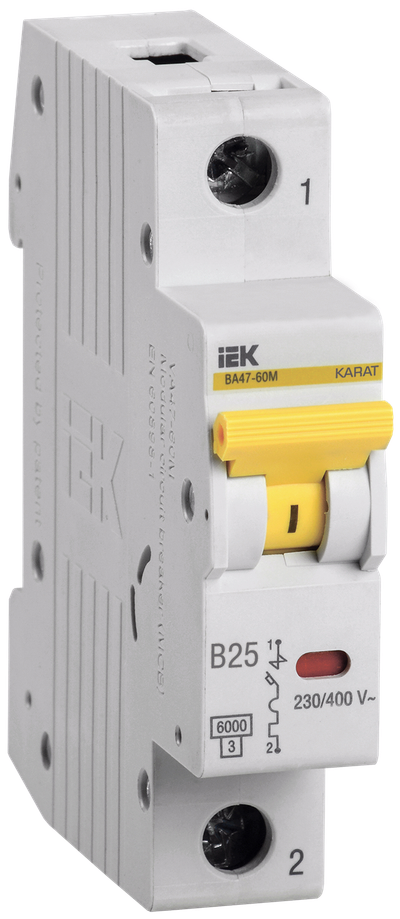

KARAT Автоматический выключатель ВА47-60M 1P B 25А 6кА IEK

KARAT Автоматический выключатель ВА47-60M 1P B 25А 6кА IEK
Артикул:

Основные характеристики

Номин ток, А25.0
Количество полюсов1
Характеристика срабатывания - кривая токаB
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В230

Описание

Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Преимущества

  • Два типа защиты от сверхтоков – тепловая и электромагнитная.
  • Широкая рукоятка для удобства включения/выключения автоматического выключателя.
  • Защелка на DIN-рейку с двойным фиксированным положением.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
KARAT Автоматический выключатель ВА47-60M 1P B 25А 6кА IEK

Технические характеристики

Номин ток, А25.0
Количество полюсов1
Характеристика срабатывания - кривая токаB
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В230
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт4.5
Тип подключенияВинтовое соединение
Мех износостойкость, циклов≥ 20000
Вес одного полюса, кг≤ 0,2
Количество силовых полюсовEV000599
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА6.0
Класс защиты от поражения электрическим током0
Наличие теплового расцепителяДа
Класс токоограничения3
Частота, Гц50
Тип монтажной рейкиIEK_V0000022
Отключающая способность по EN 60898, кА6
Климатическое исполнениеУХЛ4
Наличие электромагнитного расцепителяДа
Наличие электронного расцепителяНет
Степень защиты - IPIP20
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА6.0
Ширина по количеству модульных расстояний1
Возможна дополнит комплектацияДа
Тип монтажаEV004369
Монтажная глубина - ниши, мм71
Макс сечение входящего кабеля, мм²25
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Наличие взрывозащитыIEK_V0000020
Сфера примененияIEK_V0000013
Электр износостойкость, циклов≥ 8000
Наличие дифференциального расцепителяНет
Общ количество полюсов1
Возможность присоединения шинPIN (штырь), FORK (вилка)
Количество защищенных полюсов1
Номинальный ток, А25
Частота, Гц50

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество112144
Единицы измеренияштштшт
Тип упаковкиБЕЗ УПАКОВКИКОРОБКА/БОКСГОФРОКОРОБ
Материал упаковкиНЕ УКАЗАНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605665276546060566527724606056652789
Вес брутто, кг0.1151.37516.5
Вес нетто, кг0.1011.21214.544
Объем, м^30.0001440.0014030.020723
Длина, см7.52253
Высота, см8.47.517
Ширина, см1.88.523
Способ нанесения информацииНа изделиеНа коробкуНа стикер
