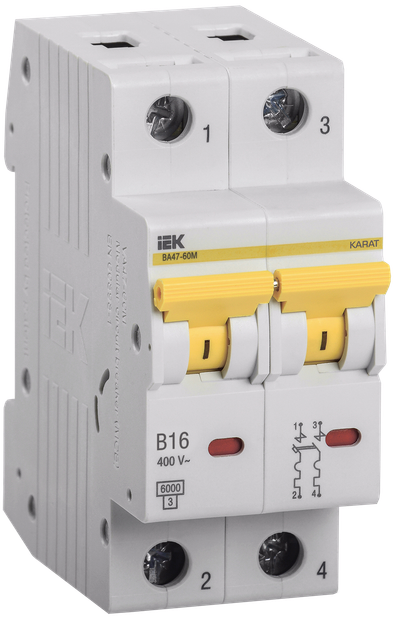

KARAT Автоматический выключатель ВА47-60M 2P B 16А 6кА IEK

Основные характеристики
Номин ток, А | 16.0 |
Количество полюсов | 2 |
Характеристика срабатывания - кривая тока | B |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Описание
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.

Технические характеристики
Номин ток, А | 16.0 |
Количество полюсов | 2 |
Характеристика срабатывания - кривая тока | B |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 7.0 |
Наличие теплового расцепителя | Да |
Вес одного полюса, кг | ≤ 0,2 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
Сфера применения | IEK_V0000013 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Монтажная глубина - ниши, мм | 71 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Ширина по количеству модульных расстояний | 2 |
Электр износостойкость, циклов | ≥ 8000 |
Класс защиты от поражения электрическим током | 0 |
Количество защищенных полюсов | 2 |
Возможна дополнит комплектация | Да |
Степень защиты - IP | IP20 |
Общ количество полюсов | 2 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
Тип подключения | Винтовое соединение |
Количество силовых полюсов | EV000600 |
Наличие взрывозащиты | IEK_V0000020 |
Наличие электромагнитного расцепителя | Да |
Отключающая способность по EN 60898, кА | 6 |
Класс токоограничения | 3 |
Наличие дифференциального расцепителя | Нет |
Климатическое исполнение | УХЛ4 |
Мех износостойкость, циклов | ≥ 20000 |
Тип монтажа | EV004369 |
Наличие электронного расцепителя | Нет |
Тип монтажной рейки | IEK_V0000022 |
Макс сечение входящего кабеля, мм² | 25 |
Частота, Гц | 50 |
Частота, Гц | 50 |
Номинальный ток, А | 16 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Габаритный Чертеж (JPG, 1.93 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 1.90 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 140.03 KB)
Листовка (PDF, 2.06 MB)
Габаритный Чертеж (JPG, 187.79 KB)
Модели для проектировщиков
Информационные материалы
Комплектация
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 72 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056653120 | 4606056653137 | 4606056653144 |
Вес брутто, кг | 0.228 | 1.368 | 16.416 |
Вес нетто, кг | 0.201 | 1.206 | 14.472 |
Объем, м^3 | 0.0003 | 0.001403 | 0.0216 |
Длина, см | 7.5 | 22 | 53.5 |
Высота, см | 8.4 | 7.5 | 16.8 |
Ширина, см | 3.6 | 8.5 | 24 |
Способ нанесения информации | На изделие | На коробку | На стикер |
