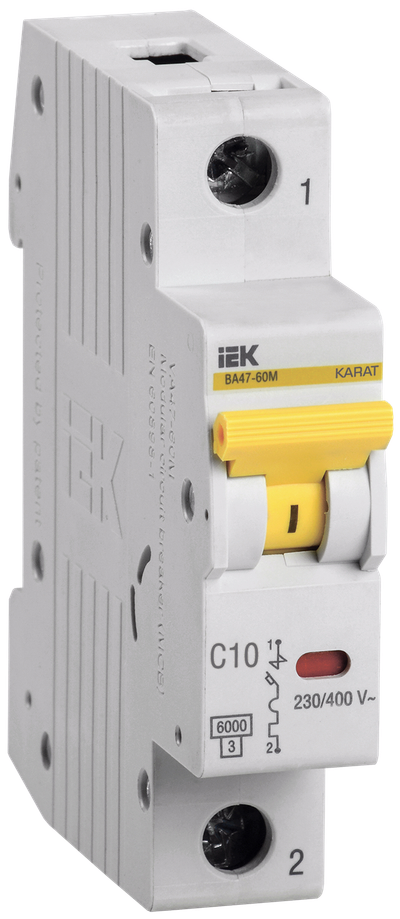

KARAT Автоматический выключатель ВА47-60M 1P C 10А 6кА IEK

KARAT Автоматический выключатель ВА47-60M 1P C 10А 6кА IEK

Видео

Артикул:

Основные характеристики

Номин ток, А	10.0
Количество полюсов	1
Характеристика срабатывания - кривая тока	C
Тип напряжения	Перемен./постоян. (AC/DC)
Номин раб напряжение, В	230

Посмотреть все характеристики

Описание

Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все документы

Преимущества

Два типа защиты от сверхтоков – тепловая и электромагнитная.
Широкая рукоятка для удобства включения/выключения автоматического выключателя.
Защелка на DIN-рейку с двойным фиксированным положением.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Широкий диапазон рабочих температур от -40°С до +50°С.

Технические характеристики

Номин ток, А	10.0
Количество полюсов	1
Характеристика срабатывания - кривая тока	C
Тип напряжения	Перемен./постоян. (AC/DC)
Номин раб напряжение, В	230
Тип расцепителя	Тепловой, электромагнитный
Потери энергии, Вт	3.0
Возможность присоединения шин	PIN (штырь), FORK (вилка)
Наличие взрывозащиты	IEK_V0000020
Класс токоограничения	3
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	6.0
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	6.0
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Тип подключения	Винтовое соединение
Вес одного полюса, кг	≤ 0,2
Наличие теплового расцепителя	Да
Электр износостойкость, циклов	≥ 8000
Класс защиты от поражения электрическим током	0
Сфера применения	IEK_V0000013
Возможна дополнит комплектация	Да
Ширина по количеству модульных расстояний	1
Частота, Гц	50
Степень защиты - IP	IP20
Наличие электронного расцепителя	Нет
Отключающая способность по EN 60898, кА	6
Наличие дифференциального расцепителя	Нет
Количество защищенных полюсов	1
Общ количество полюсов	1
Количество силовых полюсов	EV000599
Макс сечение входящего кабеля, мм²	25
Тип монтажа	EV004369
Климатическое исполнение	УХЛ4
Монтажная глубина - ниши, мм	71
Наличие электромагнитного расцепителя	Да
Тип монтажной рейки	IEK_V0000022
Мех износостойкость, циклов	≥ 20000
Частота, Гц	50
Номинальный ток, А	10

Документация

Комплектация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	12	144
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	КОРОБКА/БОКС	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056649314	4606056649321	4606056649338
Вес брутто, кг	0.112	1.34	16.08
Вес нетто, кг	0.101	1.212	14.544
Объем, м^3	0.000147	0.001403	0.021174
Длина, см	7.5	22	53
Высота, см	8.4	7.5	17
Ширина, см	1.8	8.5	23.5
Способ нанесения информации	На изделие	На коробку	На стикер
