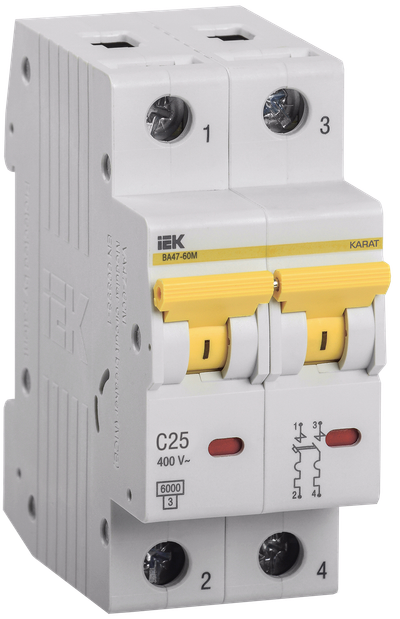

KARAT Автоматический выключатель ВА47-60M 2P C 25А 6кА IEK

Основные характеристики
Номин ток, А | 25.0 |
Количество полюсов | 2 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Описание
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.

Технические характеристики
Номин ток, А | 25.0 |
Количество полюсов | 2 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 9.0 |
Вес одного полюса, кг | ≤ 0,2 |
Наличие электромагнитного расцепителя | Да |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
Тип монтажной рейки | IEK_V0000022 |
Класс токоограничения | 3 |
Макс сечение входящего кабеля, мм² | 25 |
Наличие дифференциального расцепителя | Нет |
Тип подключения | Винтовое соединение |
Климатическое исполнение | УХЛ4 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Наличие теплового расцепителя | Да |
Отключающая способность по EN 60898, кА | 6 |
Тип монтажа | EV004369 |
Сфера применения | IEK_V0000013 |
Возможна дополнит комплектация | Да |
Общ количество полюсов | 2 |
Степень защиты - IP | IP20 |
Частота, Гц | 50 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Количество защищенных полюсов | 2 |
Класс защиты от поражения электрическим током | 0 |
Ширина по количеству модульных расстояний | 2 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
Мех износостойкость, циклов | ≥ 20000 |
Количество силовых полюсов | EV000600 |
Монтажная глубина - ниши, мм | 71 |
Наличие взрывозащиты | IEK_V0000020 |
Наличие электронного расцепителя | Нет |
Электр износостойкость, циклов | ≥ 8000 |
Частота, Гц | 50 |
Номинальный ток, А | 25 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Габаритный Чертеж (JPG, 1.93 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 1.90 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 140.03 KB)
Листовка (PDF, 2.06 MB)
Габаритный Чертеж (JPG, 187.79 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 72 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056649826 | 4606056649833 | 4606056649840 |
Вес брутто, кг | 0.229 | 1.373 | 16.47 |
Вес нетто, кг | 0.201 | 1.206 | 14.472 |
Объем, м^3 | 0.000303 | 0.001403 | 0.021796 |
Длина, см | 7.5 | 22 | 53 |
Высота, см | 8.4 | 7.5 | 17.5 |
Ширина, см | 1.8 | 8.5 | 23.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
