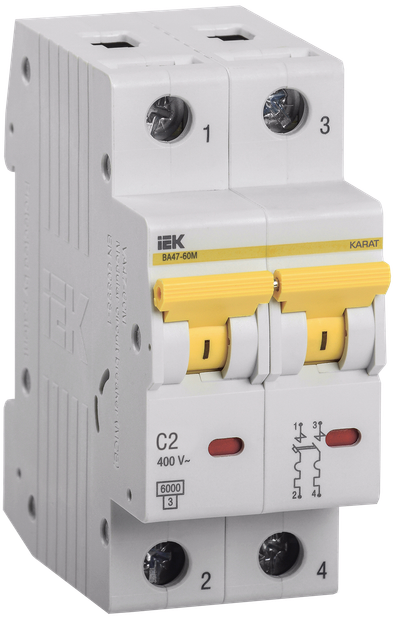

KARAT Автоматический выключатель ВА47-60M 2P C 2А 6кА IEK

Основные характеристики
Количество полюсов | 2 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Описание
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.

Технические характеристики
Количество полюсов | 2 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 6.0 |
Наличие электронного расцепителя | Нет |
Наличие электромагнитного расцепителя | Да |
Тип монтажной рейки | 35x7.5 |
Климатическое исполнение | УХЛ4 |
Наличие дифференциального расцепителя | Нет |
Класс защиты от поражения электрическим током | 0 |
Тип монтажа | на DIN-рейку |
Наличие теплового расцепителя | Да |
Количество силовых полюсов | 2 |
Количество защищенных полюсов | 2 |
Возможна дополнит комплектация | Да |
Степень защиты - IP | IP20 |
Наличие взрывозащиты | Без взрывозащиты |
Класс токоограничения | 3 |
Монтажная глубина - ниши, мм | 71 |
Ширина по количеству модульных расстояний | 2 |
Макс сечение входящего кабеля, мм² | 25 |
Отключающая способность по EN 60898, кА | 6 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
Частота, Гц | 50 |
Мех износостойкость, циклов | ≥ 20000 |
Вес одного полюса, кг | ≤ 0,2 |
Электр износостойкость, циклов | ≥ 8000 |
Сфера применения | Промышленное и бытовое |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Общ количество полюсов | 2 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Тип подключения | Винтовое соединение |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 140.03 KB)
Габаритный Чертеж (JPG, 1.93 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 1.90 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Листовка (PDF, 2.06 MB)
Габаритный Чертеж (JPG, 187.79 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 72 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056649581 | 4606056649598 | 4606056649604 |
Вес брутто, кг | 0.229 | 1.375 | 16.5 |
Вес нетто, кг | 0.201 | 1.206 | 14.472 |
Объем, м^3 | 0.000293 | 0.001403 | 0.021114 |
Длина, см | 7.5 | 22 | 54 |
Высота, см | 8.4 | 7.5 | 17 |
Ширина, см | 1.8 | 8.5 | 23 |
Способ нанесения информации | На изделие | На коробку | На стикер |
