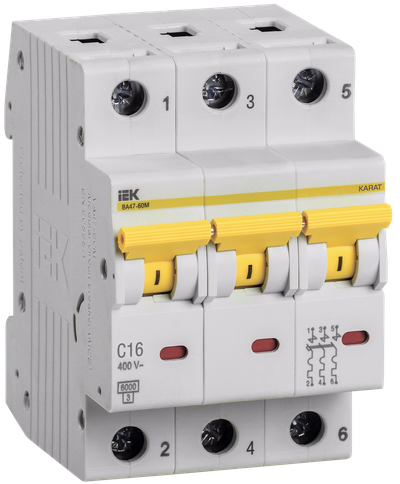

KARAT Автоматический выключатель ВА47-60M 3P C 16А 6кА IEK

Основные характеристики
Количество полюсов | 3 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Описание
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.

Технические характеристики
Количество полюсов | 3 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 10.5 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
Класс токоограничения | 3 |
Макс сечение входящего кабеля, мм² | 25 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
Электр износостойкость, циклов | ≥ 8000 |
Класс защиты от поражения электрическим током | 0 |
Наличие электронного расцепителя | Нет |
Частота, Гц | 50 |
Тип подключения | Винтовое соединение |
Сфера применения | Промышленное и бытовое |
Наличие взрывозащиты | Без взрывозащиты |
Мех износостойкость, циклов | ≥ 20000 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Тип монтажа | на DIN-рейку |
Отключающая способность по EN 60898, кА | 6 |
Наличие теплового расцепителя | Да |
Количество силовых полюсов | 3 |
Климатическое исполнение | УХЛ4 |
Количество защищенных полюсов | 3 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Ширина по количеству модульных расстояний | 3 |
Общ количество полюсов | 3 |
Монтажная глубина - ниши, мм | 71 |
Тип монтажной рейки | 35x7.5 |
Наличие дифференциального расцепителя | Нет |
Возможна дополнит комплектация | Да |
Наличие электромагнитного расцепителя | Да |
Степень защиты - IP | IP20 |
Вес одного полюса, кг | ≤ 0,2 |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.34 MB)
Дополнительное фото продукта (JPG, 788.64 KB)
Дополнительное фото продукта (JPG, 840.69 KB)
Дополнительное фото продукта (JPG, 855.54 KB)
Дополнительное фото продукта (JPG, 750.17 KB)
Дополнительное фото продукта (JPG, 904.50 KB)
Дополнительное фото продукта (JPG, 865.49 KB)
Дополнительное фото продукта (JPG, 864.95 KB)
Дополнительное фото продукта (JPG, 1.07 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Листовка (PDF, 2.06 MB)
Габаритный Чертеж (JPG, 1.93 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 1.90 MB)
Схема Подключения (JPG, 140.03 KB)
Габаритный Чертеж (JPG, 187.79 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 4 | 48 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056650181 | 4606056650198 | 4606056650204 |
Вес брутто, кг | 0.338 | 1.35 | 16.2 |
Вес нетто, кг | 0.302 | 1.208 | 14.496 |
Объем, м^3 | 0.000454 | 0.001403 | 0.021796 |
Длина, см | 7.5 | 22 | 53 |
Высота, см | 8.4 | 7.5 | 17.5 |
Ширина, см | 1.8 | 8.5 | 23.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
