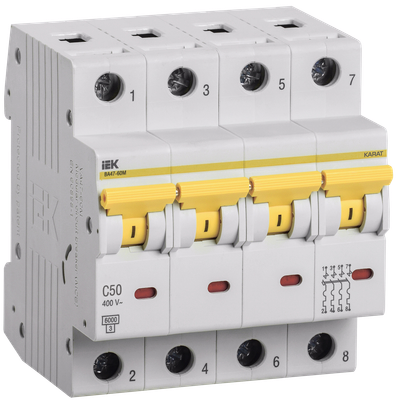

KARAT Автоматический выключатель ВА47-60M 4P C 50А 6кА IEK

KARAT Автоматический выключатель ВА47-60M 4P C 50А 6кА IEK

Артикул:

Основные характеристики

Номин ток, А	50.0
Количество полюсов	4
Характеристика срабатывания - кривая тока	C
Тип напряжения	Перемен./постоян. (AC/DC)
Номин раб напряжение, В	400

Посмотреть все характеристики

Описание

Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все документы

Преимущества

Два типа защиты от сверхтоков – тепловая и электромагнитная.
Широкая рукоятка для удобства включения/выключения автоматического выключателя.
Защелка на DIN-рейку с двойным фиксированным положением.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Широкий диапазон рабочих температур от -40°С до +50°С.

Технические характеристики

Номин ток, А	50.0
Количество полюсов	4
Характеристика срабатывания - кривая тока	C
Тип напряжения	Перемен./постоян. (AC/DC)
Номин раб напряжение, В	400
Тип расцепителя	Тепловой, электромагнитный
Потери энергии, Вт	36.0
Климатическое исполнение	УХЛ4
Частота, Гц	50
Наличие электромагнитного расцепителя	Да
Степень защиты - IP	IP20
Класс защиты от поражения электрическим током	0
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Наличие дифференциального расцепителя	Нет
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	6.0
Количество силовых полюсов	EV000070
Мех износостойкость, циклов	≥ 20000
Количество защищенных полюсов	4
Общ количество полюсов	4
Возможность присоединения шин	PIN (штырь), FORK (вилка)
Наличие теплового расцепителя	Да
Электр износостойкость, циклов	≥ 8000
Отключающая способность по EN 60898, кА	6
Класс токоограничения	3
Ширина по количеству модульных расстояний	4
Наличие электронного расцепителя	Нет
Наличие взрывозащиты	IEK_V0000020
Монтажная глубина - ниши, мм	71
Тип подключения	Винтовое соединение
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	6.0
Тип монтажной рейки	IEK_V0000022
Макс сечение входящего кабеля, мм²	25
Сфера применения	IEK_V0000013
Тип монтажа	EV004369
Возможна дополнит комплектация	Да
Вес одного полюса, кг	≤ 0,2
Номинальный ток, А	50
Частота, Гц	50

Документация

Комплектация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	3	36
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	КОРОБКА/БОКС	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056650754	4606056650761	4606056650778
Вес брутто, кг	0.461	1.383	16.6
Вес нетто, кг	0.403	1.209	14.508
Объем, м^3	0.000576	0.001403	0.020723
Длина, см	7.5	22	53
Высота, см	8.4	7.5	17
Ширина, см	1.8	8.5	23
Способ нанесения информации	На изделие	На коробку	На стикер
