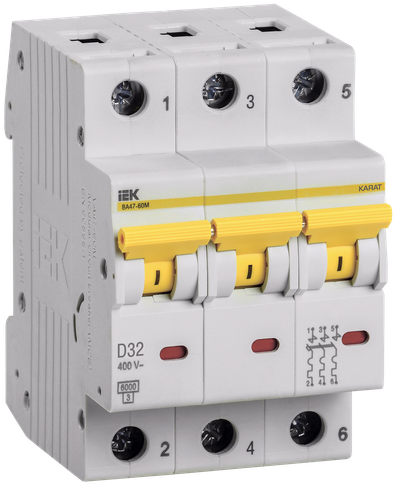

KARAT Автоматический выключатель ВА47-60M 3P D 32А 6кА IEK

Основные характеристики
Номин ток, А | 32.0 |
Количество полюсов | 3 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Описание
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.

Технические характеристики
Номин ток, А | 32.0 |
Количество полюсов | 3 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 18.0 |
Количество силовых полюсов | EV000069 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Тип монтажа | EV004369 |
Климатическое исполнение | УХЛ4 |
Монтажная глубина - ниши, мм | 71 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Наличие электромагнитного расцепителя | Да |
Макс сечение входящего кабеля, мм² | 25 |
Тип подключения | Винтовое соединение |
Класс защиты от поражения электрическим током | 0 |
Сфера применения | IEK_V0000013 |
Степень защиты - IP | IP20 |
Частота, Гц | 50 |
Мех износостойкость, циклов | ≥ 20000 |
Отключающая способность по EN 60898, кА | 6 |
Наличие электронного расцепителя | Нет |
Вес одного полюса, кг | ≤ 0,2 |
Количество защищенных полюсов | 3 |
Общ количество полюсов | 3 |
Электр износостойкость, циклов | ≥ 8000 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
Ширина по количеству модульных расстояний | 3 |
Класс токоограничения | 3 |
Наличие взрывозащиты | IEK_V0000020 |
Наличие теплового расцепителя | Да |
Наличие дифференциального расцепителя | Нет |
Тип монтажной рейки | IEK_V0000022 |
Возможна дополнит комплектация | Да |
Номинальный ток, А | 32 |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.28 MB)
Дополнительное фото продукта (JPG, 772.88 KB)
Дополнительное фото продукта (JPG, 997.18 KB)
Дополнительное фото продукта (JPG, 842.20 KB)
Дополнительное фото продукта (JPG, 694.74 KB)
Дополнительное фото продукта (JPG, 904.51 KB)
Дополнительное фото продукта (JPG, 889.58 KB)
Дополнительное фото продукта (JPG, 863.73 KB)
Дополнительное фото продукта (JPG, 1.09 MB)
Габаритный Чертеж (JPG, 1.93 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 1.90 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 140.03 KB)
Листовка (PDF, 2.06 MB)
Габаритный Чертеж (JPG, 187.79 KB)
Модели для проектировщиков
Информационные материалы
Комплектация
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 4 | 48 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056651959 | 4606056651966 | 4606056651973 |
Вес брутто, кг | 0.335 | 1.342 | 16.1 |
Вес нетто, кг | 0.302 | 1.208 | 14.496 |
Объем, м^3 | 0.000436 | 0.001403 | 0.020919 |
Длина, см | 7.5 | 22 | 53.5 |
Высота, см | 8.4 | 7.5 | 17 |
Ширина, см | 1.8 | 8.5 | 23 |
Способ нанесения информации | На изделие | На коробку | На стикер |
