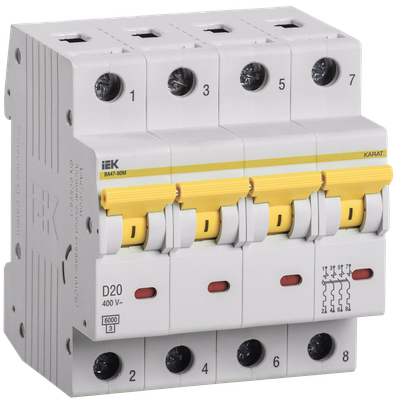

KARAT Автоматический выключатель ВА47-60M 4P D 20А 6кА IEK

Основные характеристики
Количество полюсов | 4 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Описание
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.

Технические характеристики
Количество полюсов | 4 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 18.0 |
Возможна дополнит комплектация | Да |
Тип подключения | Винтовое соединение |
Макс сечение входящего кабеля, мм² | 25 |
Наличие теплового расцепителя | Да |
Тип монтажа | на DIN-рейку |
Наличие дифференциального расцепителя | Нет |
Сфера применения | Промышленное и бытовое |
Наличие электромагнитного расцепителя | Да |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
Климатическое исполнение | УХЛ4 |
Наличие взрывозащиты | Без взрывозащиты |
Тип монтажной рейки | 35x7.5 |
Количество защищенных полюсов | 4 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Частота, Гц | 50 |
Количество силовых полюсов | 4 |
Мех износостойкость, циклов | ≥ 20000 |
Отключающая способность по EN 60898, кА | 6 |
Электр износостойкость, циклов | ≥ 8000 |
Монтажная глубина - ниши, мм | 71 |
Ширина по количеству модульных расстояний | 4 |
Общ количество полюсов | 4 |
Класс токоограничения | 3 |
Наличие электронного расцепителя | Нет |
Степень защиты - IP | IP20 |
Вес одного полюса, кг | ≤ 0,2 |
Класс защиты от поражения электрическим током | 0 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Листовка (PDF, 2.06 MB)
Габаритный Чертеж (JPG, 187.79 KB)
Габаритный Чертеж (JPG, 1.93 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 1.90 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Схема Подключения (JPG, 140.03 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 36 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056652314 | 4606056652321 | 4606056652338 |
Вес брутто, кг | 0.403 | 1.32 | 16.1 |
Вес нетто, кг | 0.4 | 1.2 | 14.4 |
Объем, м^3 | 0.000113 | 0.001402 | 0.021837 |
Длина, см | 7.5 | 22 | 53.1 |
Высота, см | 8.4 | 7.5 | 17.5 |
Ширина, см | 1.8 | 8.5 | 23.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
