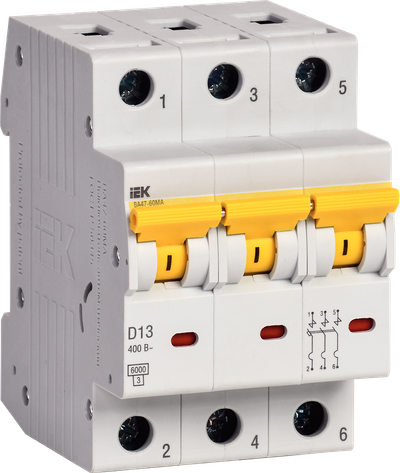

Автоматический выключатель ВА47-60МА без теплового расцепителя 3P 13А 6кА D IEK
Артикул:
Основные характеристики
| Номин ток, А | 13.0 |
| Количество полюсов | 3 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели без тепловой защиты служат для защиты системы от короткого замыкания. Применяются на объектах, где есть системы аварийной вентиляции и пожаротушения. Область применения: - распределительные щиты - вводно-распределительные устройства - распределительные панели
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Электромагнитная защита от сверхтоков.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.
Технические характеристики
| Номин ток, А | 13.0 |
| Количество полюсов | 3 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Электромагнитный |
| Потери энергии, Вт | 10.5 |
| Наличие дифференциального расцепителя | Нет |
| Тип монтажа | EV004369 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
| Рабочая температура окружающей среды, °C | -40...50 |
| Количество защищенных полюсов | 3 |
| Наличие теплового расцепителя | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
| Тип подключения | Винтовое соединение |
| Тип монтажной рейки | IEK_V0000022 |
| Отключающая способность по EN 60898, кА | 6 |
| Вес одного полюса, кг | ≤ 0,1 |
| Макс сечение входящего кабеля, мм² | 25 |
| Наличие взрывозащиты | IEK_V0000020 |
| Общ количество полюсов | 3 |
| Мех износостойкость, циклов | ≥ 20000 |
| Электр износостойкость, циклов | ≥ 8000 |
| Количество силовых полюсов | EV000069 |
| Возможна дополнит комплектация | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Частота, Гц | 50 |
| Ширина по количеству модульных расстояний | 3 |
| Сфера применения | IEK_V0000013 |
| Подходит для защитного выкл двигателя | Да |
| Степень защиты - IP | IP20 |
| Номинальный ток, А | 13 |
| Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 48 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084007275 | 4610084007282 | 4610084007299 |
| Вес брутто, кг | 0.344 | 1.375 | 16.5 |
| Вес нетто, кг | 0.344 | 1.238 | 14.85 |
| Объем, м^3 | 0.000454 | 0.001403 | 0.021796 |
| Длина, см | 7.5 | 7.5 | 53 |
| Высота, см | 8.4 | 8.5 | 17.5 |
| Ширина, см | 5.4 | 22 | 23.5 |
| Способ нанесения информации | На изделие | На стикер | На стикер |
