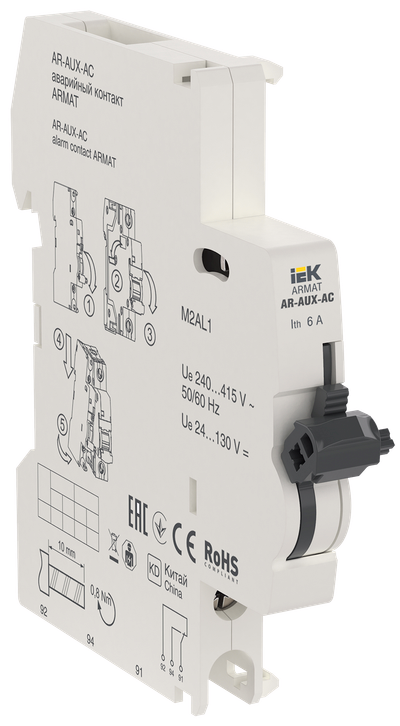

ARMAT Аварийный контакт AR-AUX-AC 240...415В IEK

- Видео
Основные характеристики
Кол-во норм разомкнутых - НО контактов | 1 |
Кол-во нормально замкнутых - НЗ контактов | 1 |
Количество переключающих контактов | 0 |
Совместимость | ARMAT |
Тип монтажа | Боковое крепление |
Описание
Аварийный контакт ARMAT AUX-AC служит для получения информации о состоянии автоматических выключателей ARMAT cерий M06N и M10N в системах автоматизации технологических процессов или защиты конкретных объектов. ARMAT AUX-AC выполняет функцию сигнализации положения механизма взвода выключателей ARMAT cерий M06N или M10N. После установки модуля в зацепление с механизмом выключателей ARMAT cерий M06N или M10N при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Безвинтовое крепление к автоматическим выключателям M06N и M10N ARMAT.

Особенности конструкции
Технические характеристики
Кол-во норм разомкнутых - НО контактов | 1 |
Кол-во нормально замкнутых - НЗ контактов | 1 |
Количество переключающих контактов | 0 |
Совместимость | ARMAT |
Тип монтажа | Боковое крепление |
Индикация срабатывания | Да |
Условн тепловой ток аварийного контакта, А | 6.0 |
Номин напряжение изоляции Ui, В | 415 |
Номин рабочий ток Ie при AC-15 230 В, А | - |
Ширина, мм | 9.0 |
Глубина, мм | 75.6 |
Сечение проводника, мм² | 1...2,5 |
Условн тепловой ток доп контакта, А | 6.0 |
Износостойкость, циклов | 10000 |
Степень защиты - IP | IP20 |
Количество сигнальных контактов | 2 |
Высота, мм | 81.5 |
Подходит для силового выключателя | Нет |
Вес, кг | 36 |
Номин раб напряжение, В | 240...415 |
Тип подключения | Винтовое соединение |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 455.45 KB)
Дополнительное фото продукта (JPG, 1.00 MB)
Дополнительное фото продукта (JPG, 266.99 KB)
Дополнительное фото продукта (JPG, 867.44 KB)
Дополнительное фото продукта (JPG, 747.98 KB)
Дополнительное фото продукта (JPG, 352.55 KB)
Дополнительное фото продукта (JPG, 1004.44 KB)
Дополнительное фото продукта (JPG, 2.71 MB)
Дополнительное фото продукта (JPG, 845.00 KB)
Дополнительное фото продукта (JPG, 1.05 MB)
Схема Подключения (JPG, 105.89 KB)
Монтаж изделия (JPG, 235.80 KB)
Габаритный Чертеж (JPG, 148.48 KB)
Листовка (PDF, 1.30 MB)
Монтаж
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 12 | 120 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084122664 | 4610084122671 | 4610084122688 |
Вес брутто, кг | 0.195 | 2.34 | 23.4 |
Вес нетто, кг | 0.036 | 0.432 | 4.32 |
Объем, м^3 | 0.000166 | 0.001604 | 0.01992 |
Длина, см | 8.3 | 22.5 | 46 |
Высота, см | 7.6 | 8.1 | 18 |
Ширина, см | 1.8 | 8.8 | 24 |
Способ нанесения информации | На стикер | На коробку | На коробку |
