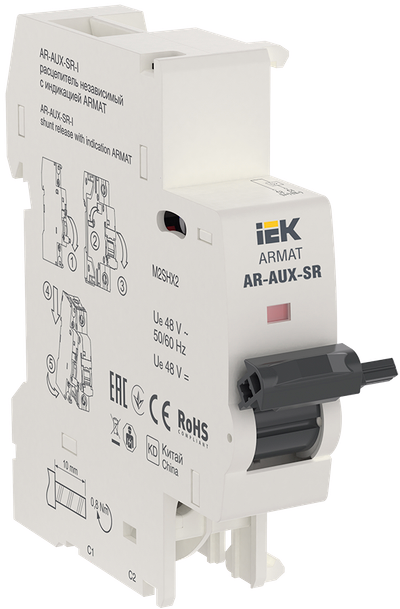

ARMAT Независимый расцепитель с инд. AR-AUX-SR-I 48В IEK
Артикул:
Основные характеристики
Тип оборудования | Дистанционный расцепитель |
Тип управляющего напряжения | Перемен./постоян. (AC/DC) |
Количество переключающих контактов | 0 |
Номин раб напряжение, В | 48 |
Тип напряжения | EV000509 |
Описание
Независимые расцепители ARMAT серии AUX-SR предназначены для дистанционного отключения автоматических выключателей ARMAT cерий M06N и M10N.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Безвинтовое крепление к автоматическим выключателям M06N и M10N ARMAT.
![ARMAT Независимый расцепитель с инд. AR-AUX-SR-I 48В IEK](https://cdn-02.iek.ru/imgproxy/EPkfqs_5ynAOfjKSWOLwwmILG8QBxvK78gC0y2hpUuE/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzhiZWE4MTJjYTdlYTMwNTJmMzA2YmYwMmI2NzE3MDkzYzczMWM4NmM5MDZhYmIwYTNiNDk0ZDQzYjYyNDU5MGQucG5n.png)
Особенности конструкции
Технические характеристики
Тип оборудования | Дистанционный расцепитель |
Тип управляющего напряжения | Перемен./постоян. (AC/DC) |
Количество переключающих контактов | 0 |
Номин раб напряжение, В | 48 |
Тип напряжения | EV000509 |
Номин напряжение постоян тока - DC, В | 48 |
Сторона присоединения к авт выкл | Левая |
Кол-во нормально замкнутых - НЗ контактов | 0 |
Кол-во норм разомкнутых - НО контактов | 1 |
Количество сигнальных контактов | 1 |
Устанавливается на устройство | Универсальный (-ая) |
Монтажная ширина | 17,7 |
Количество переключающих контактов | 0 |
Время откл при мин напряж срабатывания, с | 0,01 |
Макс поперечное сечение проводника, мм² | 2,5 |
Конструктивное исполнение | Втычной |
Тип монтажа | Прочее |
Износостойкость, циклов | 20000 |
С функцией авт тестирования тока утечки | Нет |
Мех износостойкость, циклов | 20000 |
Режим работы | Непрерывный |
Высота, мм | 82.7 |
Условный тепловой ток, А | 6 |
Количество нормально открытых контактов | 1 |
Номин коммутируем ток, А | 6 |
Частота | EV008013 |
Глубина, мм | 75.6 |
Тип подключения | Винтовое соединение |
Время откл при макс напряж срабатывания, с | 0,01 |
Совместимость с авт выкл | ARMAT |
Ширина, мм | 17.7 |
Количество нормально закрытых контактов | 0 |
Степень защиты - IP | EV006405 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 12 | 120 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084171983 | 4610084171990 | 4610084172003 |
Вес брутто, кг | 0.105 | 1.26 | 12.6 |
Вес нетто, кг | 0.07 | 0.84 | 8.4 |
Объем, м^3 | 0.000343 | 0.001604 | 0.04116 |
Длина, см | 8.3 | 22.5 | 50.8 |
Высота, см | 7.6 | 8.1 | 21.4 |
Ширина, см | 1.8 | 8.8 | 37.9 |
Способ нанесения информации | На стикер | На коробку | На коробку |
