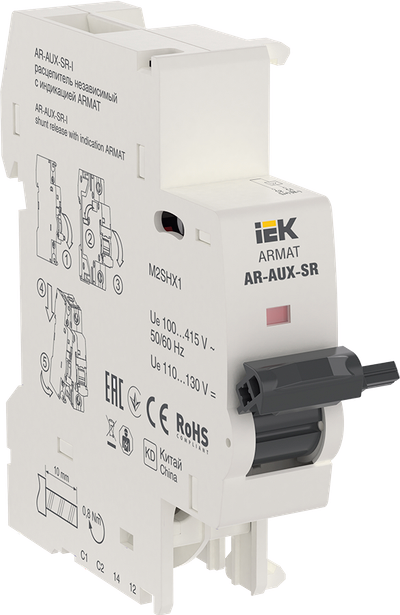

ARMAT Независимый расцепитель с индикацией AR-AUX-SR-I 100…415В IEK
- Видео
Артикул:
Основные характеристики
| Тип оборудования | Дистанционный расцепитель |
| Тип управляющего напряжения | Перемен./постоян. (AC/DC) |
| Количество переключающих контактов | 0 |
| Номин раб напряжение, В | 100...415 |
| Тип напряжения | EV000509 |
Описание
Независимые расцепители ARMAT серии AUX-SR предназначены для дистанционного отключения автоматических выключателей ARMAT cерий M06N и M10N.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Безвинтовое крепление к автоматическим выключателям M06N и M10N ARMAT.
Особенности конструкции
Технические характеристики
| Тип оборудования | Дистанционный расцепитель |
| Тип управляющего напряжения | Перемен./постоян. (AC/DC) |
| Количество переключающих контактов | 0 |
| Номин раб напряжение, В | 100...415 |
| Тип напряжения | EV000509 |
| Номин напряжение постоян тока - DC, В | 110...130 |
| Сторона присоединения к авт выкл | Левая |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Частота | EV008013 |
| Совместимость с авт выкл | ARMAT |
| Количество нормально открытых контактов | 1 |
| Номин коммутируем ток, А | 6 |
| Время откл при макс напряж срабатывания, с | 0,01 |
| Макс поперечное сечение проводника, мм² | 2,5 |
| Износостойкость, циклов | 20000 |
| Количество сигнальных контактов | 1 |
| Количество нормально закрытых контактов | 0 |
| Условный тепловой ток, А | 6 |
| Монтажная ширина | 17,7 |
| Степень защиты - IP | EV006405 |
| Конструктивное исполнение | Втычной |
| Количество переключающих контактов | 0 |
| Режим работы | Непрерывный |
| С функцией авт тестирования тока утечки | Нет |
| Тип монтажа | Прочее |
| Диапазон рабочих температур, °C | -5...40 |
| Мех износостойкость, циклов | 20000 |
| Глубина, мм | 75.6 |
| Высота, мм | 82.7 |
| Ширина, мм | 17.7 |
| Тип подключения | Винтовое соединение |
| Время откл при мин напряж срабатывания, с | 0,01 |
| Устанавливается на устройство | Универсальный (-ая) |
| Диапазон рабочего напряжения, В AC | 100...415 |
| Диапазон напряжения срабатывания, В AC | 70...456,5 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Монтаж
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084122572 | 4610084122589 | 4610084122596 |
| Вес брутто, кг | 0.102 | 1.224 | 12.24 |
| Вес нетто, кг | 0.067 | 0.804 | 8.04 |
| Объем, м^3 | 0.000342 | 0.001604 | 0.04104 |
| Длина, см | 8.3 | 22.5 | 51 |
| Высота, см | 7.6 | 8.1 | 21.2 |
| Ширина, см | 1.8 | 8.8 | 38 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
