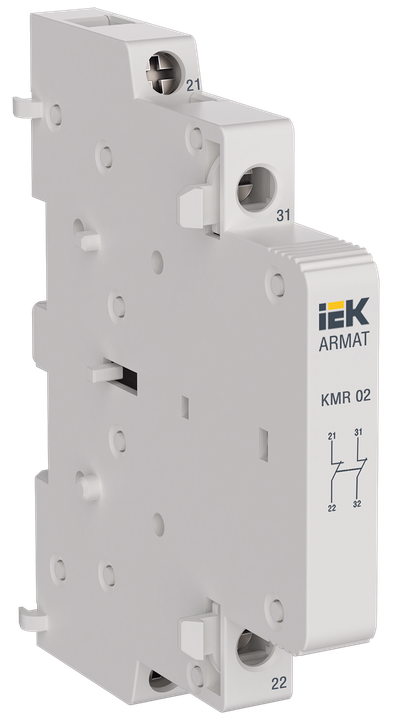

ARMAT Дополнительный контакт для KMR 2НЗ IEK
Артикул:
Основные характеристики
| Тип оборудования | Вспомогательный контакт |
| Количество переключающих контактов | 2 |
| Номин раб напряжение, В | 230 |
| Тип напряжения | EV000509 |
| Номин напряжение постоян тока - DC, В | 110 |
Описание
Контакты дополнительные типа ДК-КМ ARMAT разработаны специально для увеличения функциональности модульных контакторов ARMAT типа KMR. Предназначены для применения в сетях переменного (AC) и постоянного (DC) напряжения и служат для коммутации цепей управления и сигнализации. Контакты дополнительные типа ДК-КМ имеют следующую вариативность топологий контактной системы: 2NC, 2NO, 1NO+1NC.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Корпус из первичного пластика – не поддерживает горение до 960 оС, что гарантирует безопасную работу даже при высоких температурах эксплуатации
- Безопасный вывод с защитной шторкой – исключает неправильное подключение и ошибку при монтаже
- Быстрый монтаж на защелках – облегчает монтаж и демонтаж дополнительных контатов ДК-КМ ARMAT
- Универсальность применения - применение на переменном (AC) и постоянном (DC) токе
- Вариативность исполнений - топологии контактной системы: 2NC, 2NO, 1NO+1NC.
Особенности конструкции
Технические характеристики
| Тип оборудования | Вспомогательный контакт |
| Количество переключающих контактов | 2 |
| Номин раб напряжение, В | 230 |
| Тип напряжения | EV000509 |
| Номин напряжение постоян тока - DC, В | 110 |
| Кол-во нормально замкнутых - НЗ контактов | 2 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Глубина, мм | 68.0 |
| Монтажная ширина | 9 |
| Электр износостойкость, циклов | 150000 |
| Условный тепловой ток, А | 10 |
| Мех износостойкость, циклов | 1000000 |
| Частота | EV008015 |
| Тип монтажа | Прочее |
| Количество переключающих контактов | 2 |
| Устанавливается на устройство | Прочее |
| Ширина, мм | 9.0 |
| Номин коммутируем ток, А | 10 |
| Количество сигнальных контактов | 0 |
| Высота, мм | 81.0 |
| Тип подключения | Винтовое соединение |
| Степень защиты - IP | EV006405 |
| Макс поперечное сечение проводника, мм² | 2,5 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084611625 | 4610084611632 | 4610084611649 |
| Вес брутто, кг | 0.063 | 0.762 | 7.615 |
| Вес нетто, кг | 0.03 | 0.36 | 3.6 |
| Объем, м^3 | 0.000238 | 0.002856 | 0.02856 |
| Длина, см | 9.5 | 26.1 | 50.8 |
| Высота, см | 8.4 | 9.1 | 19.9 |
| Ширина, см | 2.9 | 10.5 | 28.3 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
