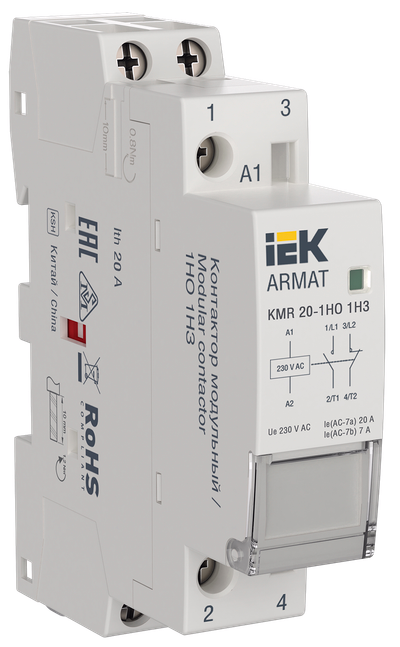

ARMAT Контактор модульный KMR 20А 230В AC 1НО 1НЗ IEK
Новинка
Артикул:
Основные характеристики
| Номинальный рабочий ток, А | 20 |
| Номин раб напряжение, В | 230 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 3 |
Описание
Контакторы модульные типа KMR ARMAT разработаны специально для коммутации цепей освещения, управления системами отопления, электродвигателями и насосным оборудованием. Контакторы имеют следующий ряд номинального напряжения цепи управления: 12, 24, 48, 230 В. Контакторы имеют следующий ряд номинального тока в категории применения АС-1 (AC-7a): 16, 20, 25, 40, 63, 100 А. Бесшумная работа катушки управления и отсутствие постороннего звука и вибрации контактов – это отличительные преимущества данной линейки. Наличие в ассортименте универсальной катушки управления (AC/DC) и дополнительных контактов расширяет применимость в различных областях.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Наличие индикатора состояния положения контактной группы – позволяет облегчить визуальную диагностику и оперативно определить состояние контактной группы
- Наличие защитной крышки для маркировки – специализированное место для маркировки и защитная крышка продлевают срок службы маркировки и облегчает ее монтаж
- Быстрое подключение дополнительных устройств на защелках – это увеличивает вариативность подключений, а монтаж дополнительных устройств на защелках снижает время при монтаже
- Корпус из первичного пластика – не поддерживает горение до 960 оС, что гарантирует безопасную работу даже при высоких температурах эксплуатации
- Безопасный вывод с защитной шторкой – исключает неправильное подключение и ошибку при монтаже
- Наличие двухпозиционной защелки – облегчает монтаж и демонтаж контактора
Особенности конструкции
Технические характеристики
| Номинальный рабочий ток, А | 20 |
| Номин раб напряжение, В | 230 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 3 |
| Напряжение цепи управления, В | 230 |
| Тип напряжения - цепь управления | Переменный (AC) |
| Ширина по количеству модульных расстояний | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Степень защиты - IP | IP20 |
| Модульное исполнение | Да |
| Категория применения | АС-1, АС-3, АС-7а, АС-7b |
| Макс мощность ламп накаливания, Вт | - |
| Макс мощность люминесц ламп, ВА | - |
| Монтажная глубина - ниши, мм | 68 |
| Условный номин ток короткого замыкания Iq, кА | 3 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Номин рабочий ток Ie при AC-1 400 В, А | 20 |
| С ручным управлением | Нет |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084594591 | 4610084594607 | 4610084594614 |
| Вес брутто, кг | 0.151 | 1.811 | 18.112 |
| Вес нетто, кг | 0.122 | 1.458 | 14.58 |
| Объем, м^3 | 0.000227 | 0.002724 | 0.02724 |
| Длина, см | 9.5 | 26.4 | 51 |
| Высота, см | 8.3 | 9.2 | 19.2 |
| Ширина, см | 2.9 | 10.4 | 27.8 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
