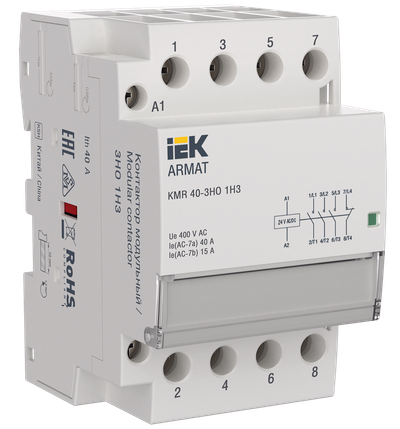

ARMAT Контактор модульный KMR 40А 24В AC/DC 3НО 1НЗ IEK
Основные характеристики
| Номинальный рабочий ток, А | 40 |
| Номин раб напряжение, В | 400 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 3 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
Описание
Контакторы модульные типа KMR ARMAT разработаны специально для коммутации цепей освещения, управления системами отопления, электродвигателями и насосным оборудованием. Контакторы имеют следующий ряд номинального напряжения цепи управления: 12, 24, 48, 230 В. Контакторы имеют следующий ряд номинального тока в категории применения АС-1 (AC-7a): 16, 20, 25, 40, 63, 100 А. Бесшумная работа катушки управления и отсутствие постороннего звука и вибрации контактов – это отличительные преимущества данной линейки. Наличие в ассортименте универсальной катушки управления (AC/DC) и дополнительных контактов расширяет применимость в различных областях.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Наличие индикатора состояния положения контактной группы – позволяет облегчить визуальную диагностику и оперативно определить состояние контактной группы
- Наличие защитной крышки для маркировки – специализированное место для маркировки и защитная крышка продлевают срок службы маркировки и облегчает ее монтаж
- Быстрое подключение дополнительных устройств на защелках – это увеличивает вариативность подключений, а монтаж дополнительных устройств на защелках снижает время при монтаже
- Корпус из первичного пластика – не поддерживает горение до 960 оС, что гарантирует безопасную работу даже при высоких температурах эксплуатации
- Безопасный вывод с защитной шторкой – исключает неправильное подключение и ошибку при монтаже
- Наличие двухпозиционной защелки – облегчает монтаж и демонтаж контактора
Особенности конструкции
Технические характеристики
| Номинальный рабочий ток, А | 40 |
| Номин раб напряжение, В | 400 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 3 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Напряжение цепи управления, В | 24 |
| Тип напряжения - цепь управления | Перемен./постоян. (AC/DC) |
| Категория применения | АС-1, АС-3, АС-7а, АС-7b |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Номин рабочий ток Ie при AC-1 400 В, А | 40 |
| Условный номин ток короткого замыкания Iq, кА | 3 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Степень защиты - IP | IP20 |
| С ручным управлением | Нет |
| Монтажная глубина - ниши, мм | 68 |
| Макс мощность ламп накаливания, Вт | - |
| Модульное исполнение | Да |
| Макс мощность люминесц ламп, ВА | - |
| Ширина по количеству модульных расстояний | 3 |
Документация
Сертификаты
Сертификат ТР ТС (PDF, 1.10 MB)
Отказное письмо ТР ТС ЭМС, ОБМиО, ТР ЕАЭС (PDF, 173.63 KB)
Отказное письмо ТР ЕАЭС (PDF, 173.63 KB)
Сертификат ТР ТС (PDF, 1.10 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Отказное письмо ТР ЕАЭС (PDF, 173.63 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Сертификат ТР ТС (PDF, 1.10 MB)
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 60 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084595796 | 4610084595802 | 4610084595819 |
| Вес брутто, кг | 0.3555 | 2.033 | 20.33 |
| Вес нетто, кг | 0.3355 | 2.013 | 20.13 |
| Объем, м^3 | 0.000407 | 0.0021351 | 0.026325 |
| Длина, см | 9.2 | 25.3 | 50 |
| Высота, см | 7.9 | 8.7 | 19.5 |
| Ширина, см | 5.6 | 9.7 | 27 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
