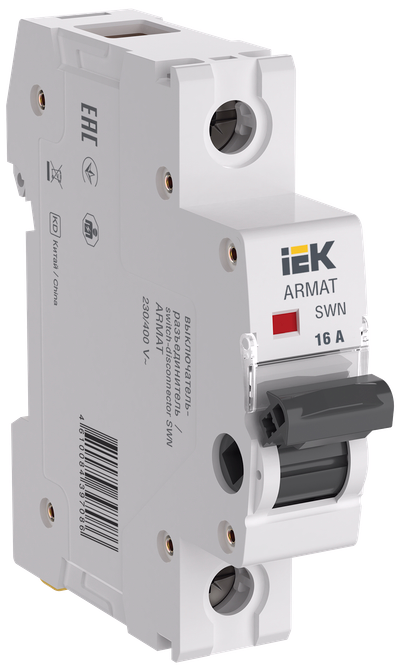

ARMAT Выключатель-разъединитель SWN 1P 16А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 16 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 1 |
| Номин раб напряжение, В | 230 |
Описание
Предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой. Выключатели нагрузки имеют усиленные контакты, которые служат намного дольше контактов автоматических выключателей. Двойной разрыв контакта гарантирует полное обесточивание отключаемой линии.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая электрическая и механическая износостойкость.
- Специальная площадка для маркировки с защитой от пыли.
Особенности конструкции
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 16 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 1 |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Цвет | Прочее |
| Присоединительная способность контактных зажимов, мм² | 1...35 |
| Вкл и откл способность, I на Ie | 3 |
| Электр износостойкость, циклов | 3000 |
| Ширина по количеству модульных расстояний | 1 |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 1500 |
| Количество переключающих контактов | 0 |
| Тип лампы | Не применимо |
| Номин отключающая способность, кА | - |
| Диапазон рабочих температур, °C | -40...50 |
| Рабочее положение | Вертикальное |
| Макс поперечное сечение проводника, мм² | 35 |
| Момент затяжки винтов контактных зажимов, нм | 3.5 |
| Степень защиты - IP | IP20 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Мех износостойкость, циклов | 10000 |
| Относительная влажность воздуха | 90% |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Угол возможного отклонения в рабочем положении, ° | 90 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084397086 | 4610084397093 | 4610084397109 |
| Вес брутто, кг | 0.086 | 0.92 | 10.32 |
| Вес нетто, кг | 0.081 | 0.972 | 9.72 |
| Объем, м^3 | 0.000201 | 0.001604 | 0.02412 |
| Длина, см | 8.3 | 22.5 | 48.2 |
| Высота, см | 7.6 | 8.1 | 20.3 |
| Ширина, см | 1.8 | 8.8 | 24.7 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
