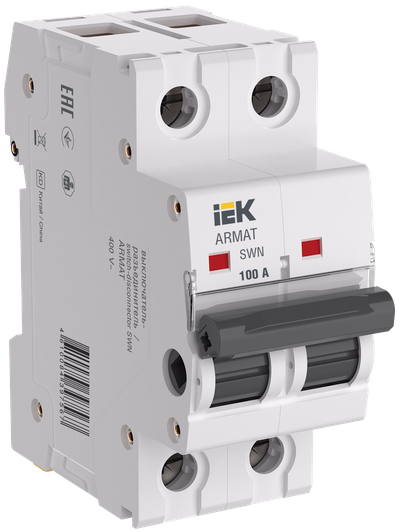

ARMAT Выключатель-разъединитель SWN 2P 100А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 100 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 2 |
| Номин раб напряжение, В | 400 |
Описание
Предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой. Выключатели нагрузки имеют усиленные контакты, которые служат намного дольше контактов автоматических выключателей. Двойной разрыв контакта гарантирует полное обесточивание отключаемой линии.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая электрическая и механическая износостойкость.
- Специальная площадка для маркировки с защитой от пыли.
Особенности конструкции
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 100 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 2 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Ширина по количеству модульных расстояний | 2 |
| Количество переключающих контактов | 0 |
| Тип лампы | Не применимо |
| Цвет | Прочее |
| Присоединительная способность контактных зажимов, мм² | 1...35 |
| Электр износостойкость, циклов | 3000 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Вкл и откл способность, I на Ie | 3 |
| Относительная влажность воздуха | 90% |
| Номин отключающая способность, кА | - |
| Макс поперечное сечение проводника, мм² | 35 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Угол возможного отклонения в рабочем положении, ° | 90 |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 1500 |
| Момент затяжки винтов контактных зажимов, нм | 3.5 |
| Рабочее положение | Вертикальное |
| Мех износостойкость, циклов | 10000 |
| Диапазон рабочих температур, °C | -40...50 |
| Степень защиты - IP | IP20 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 60 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084397567 | 4610084397574 | 4610084397581 |
| Вес брутто, кг | 0.186 | 1.02 | 11.16 |
| Вес нетто, кг | 0.181 | 1.086 | 10.86 |
| Объем, м^3 | 0.000402 | 0.001604 | 0.02412 |
| Длина, см | 8.3 | 22.5 | 48.4 |
| Высота, см | 7.6 | 8.1 | 19.7 |
| Ширина, см | 3.5 | 8.8 | 25.3 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
