ARMAT Выключатель-разъединитель SWN 3P 16А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 16 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 400 |
Описание
Предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой. Выключатели нагрузки имеют усиленные контакты, которые служат намного дольше контактов автоматических выключателей. Двойной разрыв контакта гарантирует полное обесточивание отключаемой линии.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая электрическая и механическая износостойкость.

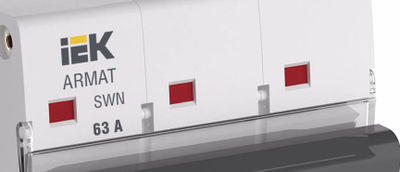

- Специальная площадка для маркировки с защитой от пыли.

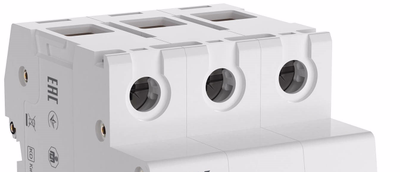

Особенности конструкции
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 16 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Вкл и откл способность, I на Ie | 3 |
| Номин отключающая способность, кА | - |
| Цвет | Прочее |
| Мех износостойкость, циклов | 10000 |
| Рабочее положение | Вертикальное |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 1500 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Присоединительная способность контактных зажимов, мм² | 1...35 |
| Диапазон рабочих температур, °C | -40...50 |
| Электр износостойкость, циклов | 3000 |
| Относительная влажность воздуха | 90% |
| Ширина по количеству модульных расстояний | 3 |
| Количество переключающих контактов | 0 |
| Степень защиты - IP | IP20 |
| Момент затяжки винтов контактных зажимов, нм | 3.5 |
| Макс поперечное сечение проводника, мм² | 35 |
| Тип лампы | Не применимо |
| Угол возможного отклонения в рабочем положении, ° | 90 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084397628 | 4610084397635 | 4610084397642 |
| Вес брутто, кг | 0.258 | 0.98 | 10.32 |
| Вес нетто, кг | 0.253 | 1.012 | 10.12 |
| Объем, м^3 | 0.000594 | 0.001604 | 0.02376 |
| Длина, см | 8.3 | 22.5 | 48.5 |
| Высота, см | 7.6 | 8.1 | 19.6 |
| Ширина, см | 5.3 | 8.8 | 25 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
