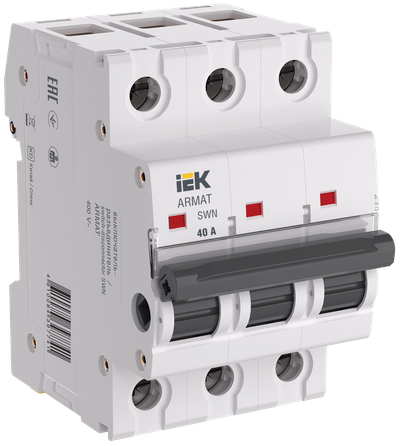

ARMAT Выключатель-разъединитель SWN 3P 40А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 40 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 400 |
Описание
Предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой. Выключатели нагрузки имеют усиленные контакты, которые служат намного дольше контактов автоматических выключателей. Двойной разрыв контакта гарантирует полное обесточивание отключаемой линии.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая электрическая и механическая износостойкость.
- Специальная площадка для маркировки с защитой от пыли.
Особенности конструкции
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 40 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Момент затяжки винтов контактных зажимов, нм | 3.5 |
| Номин отключающая способность, кА | - |
| Цвет | Прочее |
| Относительная влажность воздуха | 90% |
| Вкл и откл способность, I на Ie | 3 |
| Угол возможного отклонения в рабочем положении, ° | 90 |
| Количество переключающих контактов | 0 |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 1500 |
| Степень защиты - IP | IP20 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Тип лампы | Не применимо |
| Ширина по количеству модульных расстояний | 3 |
| Макс поперечное сечение проводника, мм² | 35 |
| Мех износостойкость, циклов | 10000 |
| Диапазон рабочих температур, °C | -40...50 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Электр износостойкость, циклов | 3000 |
| Присоединительная способность контактных зажимов, мм² | 1...35 |
| Рабочее положение | Вертикальное |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084397741 | 4610084397758 | 4610084397765 |
| Вес брутто, кг | 0.258 | 0.98 | 10.32 |
| Вес нетто, кг | 0.253 | 1.012 | 10.12 |
| Объем, м^3 | 0.000614 | 0.001604 | 0.02456 |
| Длина, см | 8.3 | 22.5 | 48.6 |
| Высота, см | 7.6 | 8.1 | 19.9 |
| Ширина, см | 5.3 | 8.8 | 25.4 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
