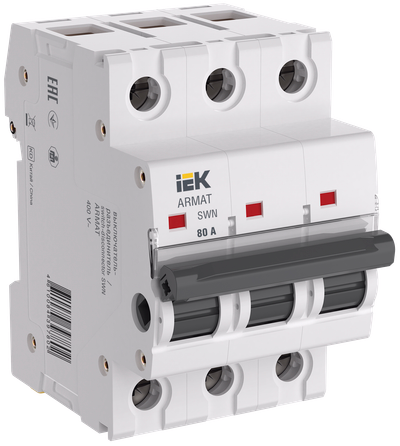

ARMAT Выключатель-разъединитель SWN 3P 80А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 80 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 400 |
Описание
Предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой. Выключатели нагрузки имеют усиленные контакты, которые служат намного дольше контактов автоматических выключателей. Двойной разрыв контакта гарантирует полное обесточивание отключаемой линии.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая электрическая и механическая износостойкость.
- Специальная площадка для маркировки с защитой от пыли.
Особенности конструкции
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 80 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Присоединительная способность контактных зажимов, мм² | 1...35 |
| Цвет | Прочее |
| Рабочее положение | Вертикальное |
| Электр износостойкость, циклов | 3000 |
| Номин отключающая способность, кА | - |
| Макс поперечное сечение проводника, мм² | 35 |
| Относительная влажность воздуха | 90% |
| Угол возможного отклонения в рабочем положении, ° | 90 |
| Количество переключающих контактов | 0 |
| Вкл и откл способность, I на Ie | 3 |
| Тип лампы | Не применимо |
| Ширина по количеству модульных расстояний | 3 |
| Момент затяжки винтов контактных зажимов, нм | 3.5 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Степень защиты - IP | IP20 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 1500 |
| Диапазон рабочих температур, °C | -40...50 |
| Мех износостойкость, циклов | 10000 |
Документация
Сертификаты

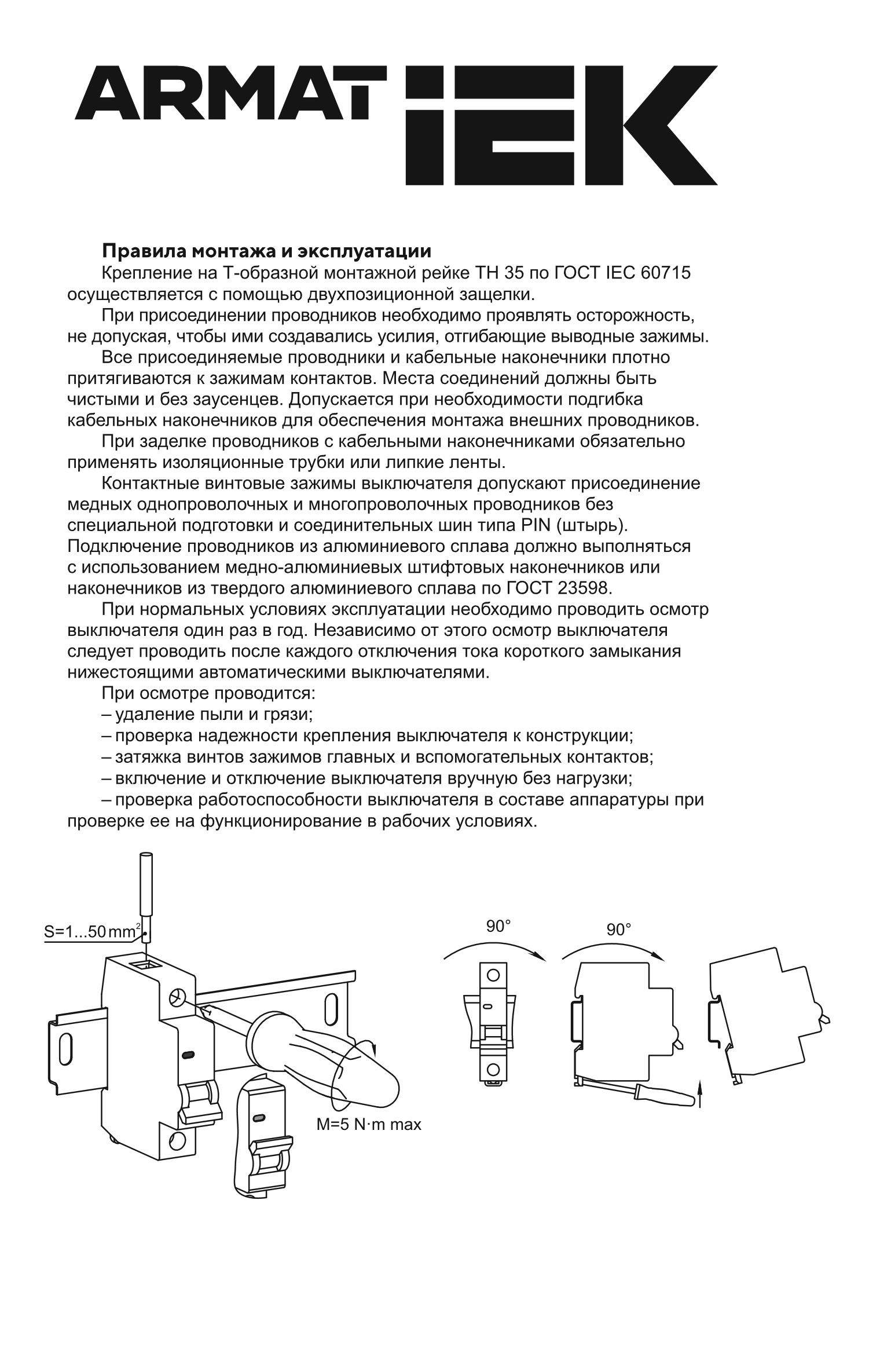

Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084397802 | 4610084397819 | 4610084397826 |
| Вес брутто, кг | 0.261 | 0.98 | 10.44 |
| Вес нетто, кг | 0.256 | 1.024 | 10.24 |
| Объем, м^3 | 0.000575 | 0.001604 | 0.023 |
| Длина, см | 8.3 | 22.5 | 49 |
| Высота, см | 7.6 | 8.1 | 19.3 |
| Ширина, см | 5.3 | 8.8 | 24.3 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
