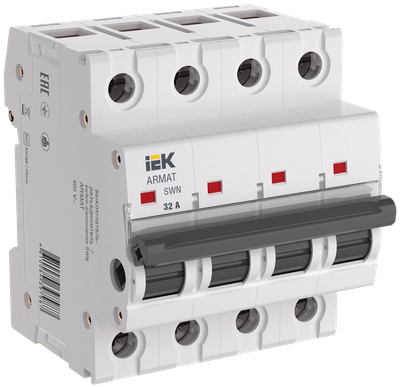

ARMAT Выключатель-разъединитель SWN 4P 32А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 32 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 4 |
| Номин раб напряжение, В | 400 |
Описание
Предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой. Выключатели нагрузки имеют усиленные контакты, которые служат намного дольше контактов автоматических выключателей. Двойной разрыв контакта гарантирует полное обесточивание отключаемой линии.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая электрическая и механическая износостойкость.
- Специальная площадка для маркировки с защитой от пыли.
Особенности конструкции
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 32 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 4 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Вкл и откл способность, I на Ie | 3 |
| Ширина по количеству модульных расстояний | 4 |
| Диапазон рабочих температур, °C | -40...50 |
| Количество переключающих контактов | 0 |
| Цвет | Прочее |
| Присоединительная способность контактных зажимов, мм² | 1...35 |
| Макс поперечное сечение проводника, мм² | 35 |
| Момент затяжки винтов контактных зажимов, нм | 3.5 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Угол возможного отклонения в рабочем положении, ° | 90 |
| Мех износостойкость, циклов | 10000 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Степень защиты - IP | IP20 |
| Номин отключающая способность, кА | - |
| Относительная влажность воздуха | 90% |
| Электр износостойкость, циклов | 3000 |
| Рабочее положение | Вертикальное |
| Тип лампы | Не применимо |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 1500 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084397987 | 4610084397994 | 4610084398007 |
| Вес брутто, кг | 0.344 | 0.91 | 10.32 |
| Вес нетто, кг | 0.339 | 1.017 | 10.17 |
| Объем, м^3 | 0.000814 | 0.001604 | 0.02442 |
| Длина, см | 8.3 | 22.5 | 48.5 |
| Высота, см | 7.6 | 8.1 | 19.9 |
| Ширина, см | 7.1 | 8.8 | 25.3 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
