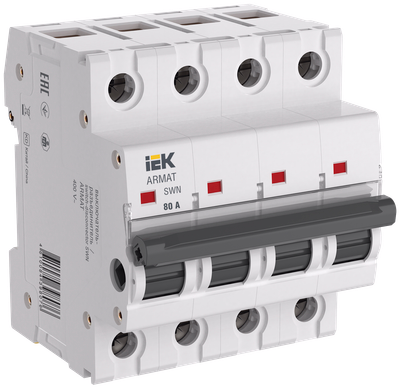

ARMAT Выключатель-разъединитель SWN 4P 80А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 80 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 4 |
| Номин раб напряжение, В | 400 |
Описание
Предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой. Выключатели нагрузки имеют усиленные контакты, которые служат намного дольше контактов автоматических выключателей. Двойной разрыв контакта гарантирует полное обесточивание отключаемой линии.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая электрическая и механическая износостойкость.
- Специальная площадка для маркировки с защитой от пыли.
Особенности конструкции
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 80 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 4 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Номин отключающая способность, кА | - |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 1500 |
| Степень защиты - IP | IP20 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Вкл и откл способность, I на Ie | 3 |
| Количество переключающих контактов | 0 |
| Тип лампы | Не применимо |
| Электр износостойкость, циклов | 3000 |
| Мех износостойкость, циклов | 10000 |
| Угол возможного отклонения в рабочем положении, ° | 90 |
| Присоединительная способность контактных зажимов, мм² | 1...35 |
| Момент затяжки винтов контактных зажимов, нм | 3.5 |
| Рабочее положение | Вертикальное |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Макс поперечное сечение проводника, мм² | 35 |
| Относительная влажность воздуха | 90% |
| Диапазон рабочих температур, °C | -40...50 |
| Ширина по количеству модульных расстояний | 4 |
| Цвет | Прочее |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084398076 | 4610084398083 | 4610084398090 |
| Вес брутто, кг | 0.348 | 0.91 | 10.44 |
| Вес нетто, кг | 0.343 | 1.029 | 10.29 |
| Объем, м^3 | 0.000787 | 0.001604 | 0.02361 |
| Длина, см | 8.3 | 22.5 | 47.7 |
| Высота, см | 7.6 | 8.1 | 19.8 |
| Ширина, см | 7.1 | 8.8 | 25 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
