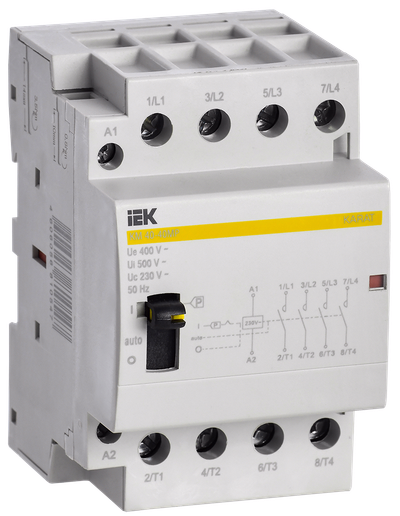

Контактор модульный с ручным управлением КМ40-40МР AC KARAT IEK
Основные характеристики
| Номинальный рабочий ток, А | 40 |
| Номин раб напряжение, В | 400 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 4 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
Описание
Контакторы модульные типа КМ торговой марки IEK предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Возможность ручного управления.
- Высокое быстродействие.
- Низкий уровень шума при срабатывании.
- Высокая механическая и электрическая износостойкость.
- Визуальная индикация при срабатывании.
- Возможность присоединения дополнительных контактов.
Технические характеристики
| Номинальный рабочий ток, А | 40 |
| Номин раб напряжение, В | 400 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 4 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Напряжение цепи управления, В | 230 |
| Тип напряжения - цепь управления | Перемен./постоян. (AC/DC) |
| Модульное исполнение | Да |
| Номин рабочий ток Ie при AC-1 400 В, А | 40 |
| Тип напряжения управления | Перемен./постоян. (AC/DC) |
| С ручным управлением | Да |
| Степень защиты - IP | IP20 |
| Ширина по количеству модульных расстояний | 3 |
| Условный номин ток короткого замыкания Iq, кА | 3 |
| Категория применения | AC-1, AC-7a, AC-7b |
| Макс мощность люминесц ламп, ВА | - |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Макс мощность ламп накаливания, Вт | - |
| Количество расширений модуля | 3 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 2.19 MB)
Дополнительное фото продукта (JPG, 1.30 MB)
Дополнительное фото продукта (JPG, 2.00 MB)
Дополнительное фото продукта (JPG, 1.19 MB)
Дополнительное фото продукта (JPG, 1.45 MB)
Дополнительное фото продукта (JPG, 2.02 MB)
Дополнительное фото продукта (JPG, 1.31 MB)
Габаритный Чертеж (JPG, 1.97 MB)
Листовка (PDF, 2.05 MB)
Схема Подключения (JPG, 1.93 MB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 60 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056810547 | 4606056810554 | 4606056810561 |
| Вес брутто, кг | 0.365 | 1.467 | 21.9 |
| Вес нетто, кг | 0.365 | 1.46 | 21.9 |
| Объем, м^3 | 0.000488 | 0.002152 | 0.029302 |
| Длина, см | 8.8 | 22.5 | 50 |
| Высота, см | 7.3 | 8.4 | 26.8 |
| Ширина, см | 5.4 | 9.8 | 24.1 |
| Способ нанесения информации | На изделие | На стикер | На стикер |
