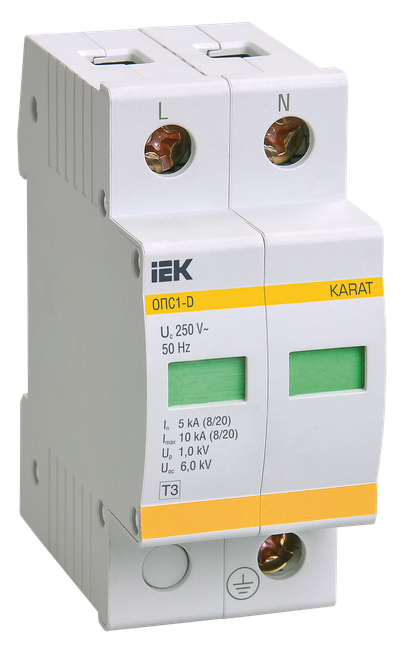

KARAT Ограничитель импульсного перенапряжения ОПС1-D 2P In=5кА Un=230В Im=10кА IEK

Основные характеристики
Количество полюсов | 2 |
Номин напряжение перемен тока, В | 400 |
Номин напряжение постоян тока, В | 440 |
Всего разряженного тока-8 или 20-L N PE, кА | 10 |
Степень защиты - IP | IP20 |
Описание
Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Конструкция модернизированных ОПС1 оптимизирована за счет исключения сменного варисторного модуля, потребность в замене которого на практике оказывалась достаточно редкой, заменялось как правило устройство целиком. Благодаря этому, удалось достичь не только улучшения характеристик относительно старых ОПС, но и экономии - ОПС1 модернизированные более доступны по цене.
- Отличительной особенностью новой модификации ОПС1 является сниженный показатель остаточного напряжения, возникающего при импульсном перенапряжении.
- Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15% - 20%), в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.
- Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты.

Особенности конструкции
Технические характеристики
Количество полюсов | 2 |
Номин напряжение перемен тока, В | 400 |
Номин напряжение постоян тока, В | 440 |
Всего разряженного тока-8 или 20-L N PE, кА | 10 |
Степень защиты - IP | IP20 |
С удаленным сигналом | Нет |
Сигнал на устройстве | Оптический |
Уровень защиты напряжения L-PE или N-PE, кВ | - |
Уровень защиты напряжения, кВ | - |
Тип монтажа | DIN-рейка (стандарт) 35 мм |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.55 MB)
Дополнительное фото продукта (JPG, 890.94 KB)
Дополнительное фото продукта (JPG, 999.44 KB)
Дополнительное фото продукта (JPG, 800.44 KB)
Дополнительное фото продукта (JPG, 916.59 KB)
Дополнительное фото продукта (JPG, 954.55 KB)
Дополнительное фото продукта (JPG, 1.29 MB)
Дополнительное фото продукта (JPG, 806.63 KB)
Дополнительное фото продукта (JPG, 2.34 MB)
Дополнительное фото продукта (JPG, 760.70 KB)
Схема Подключения (JPG, 125.34 KB)
Габаритный Чертеж (JPG, 153.22 KB)
Схема Подключения (JPG, 2.16 MB)
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 60 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056209570 | 4606056209587 |
Вес брутто, кг | 0.163 | 9.78 |
Вес нетто, кг | 0.1 | 7.2 |
Объем, м^3 | 0.000342 | 0.020498 |
Длина, см | 9.1 | 46.6 |
Высота, см | 7.5 | 17.6 |
Ширина, см | 4.8 | 26.1 |
Способ нанесения информации | На коробку | На стикер |
