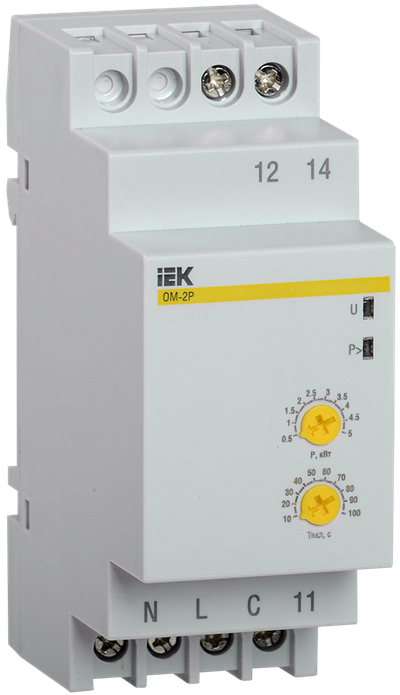

Ограничитель мощности ОМ-2P 16А 230В IEK

- Видео
Основные характеристики
Измеряемый ток, А | 16 |
Мин задержка на включение, с | 10 |
Номин раб частота, Гц | 50 |
Макс задержка на включение, с | 100 |
Регулируемая уставка по COS фи | 0 |
Описание
Ограничитель мощности - устройство, предназначенное для постоянного контроля потребляемой мощности и отключения нагрузки при превышении установленного лимита мощности в однофазных электрических сетях переменного тока. Обеспечивают контроль несанкционированных подключений к электрической сети потребителя. Защищают изношенные сети от недопустимых перегрузок, связанных с подключением мощных нагрузок. Обеспечивают равномерное распределение потребляемой мощности между потребителями для контроля общей выделенной мощности. Изготовлены из материала не поддерживающего горения - пластик. Выполнены в корпусе для крепления на DIN-рейку.
Ограничитель мощности ОМ-2P - контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Корпус выполнен из пластика, не поддерживающего горение.
- Автоматическое повторное включение после срабатывания.
- Защита сетей от недопустимых перегрузок.

Технические характеристики
Измеряемый ток, А | 16 |
Мин задержка на включение, с | 10 |
Номин раб частота, Гц | 50 |
Макс задержка на включение, с | 100 |
Регулируемая уставка по COS фи | 0 |
Тип подключения | Винтовое соединение |
Номин напряжение питания цепи управ Us AC 50 Гц, В | 230 |
Глубина, мм | 63 |
Подключение нагрузки через трансформатор тока | Да |
Ширина, мм | 35 |
Тип напряжения управления | Переменный (AC) |
Номин напряжение, В | 230 |
Количество фаз | 1 |
Прямое подключение нагрузки | Да |
Мин задержка на отключение, с | 1.5 |
Количество переключающих контактов | 1 |
Макс задержка на отключение, с | 1.5 |
Со съемными зажимами | Нет |
Высота, мм | 90 |
Измеряемый ток трансформатора тока, А | 0,5...5 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.06 MB)
Дополнительное фото продукта (JPG, 1.11 MB)
Дополнительное фото продукта (JPG, 643.68 KB)
Дополнительное фото продукта (JPG, 1.04 MB)
Дополнительное фото продукта (JPG, 873.15 KB)
Дополнительное фото продукта (JPG, 1014.46 KB)
Дополнительное фото продукта (JPG, 810.29 KB)
Дополнительное фото продукта (JPG, 2.30 MB)
Дополнительное фото продукта (JPG, 1.42 MB)
Габаритный Чертеж (JPG, 1.90 MB)
Схема Подключения (JPG, 1.90 MB)
Листовка (PDF, 1.99 MB)
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 72 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056574920 | 4606056574937 | 4606056334227 |
Вес брутто, кг | 0.156 | 0.933 | 11.2 |
Вес нетто, кг | |||
Объем, м^3 | 0.000446 | 0.001732 | 0.03213 |
Длина, см | 9.3 | 23.5 | 42 |
Высота, см | 7.2 | 7.6 | 30 |
Ширина, см | 3.8 | 9.7 | 25.5 |
Способ нанесения информации | На коробку | На стикер | На стикер |
