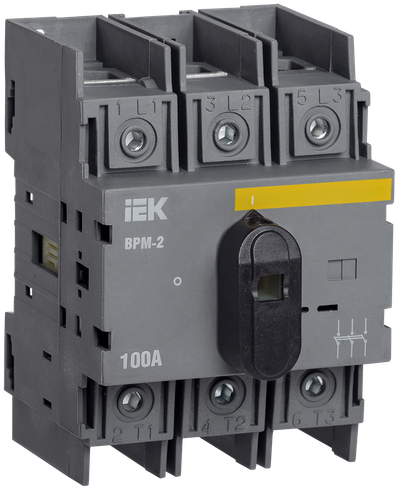

Выключатель-разъединитель модульный ВРМ-2 3P 100А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 100 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690...400 |
Описание
Выключатели-разъединители модульные ВРМ IEK предназначены для коммутации смешанных и индуктивных нагрузок в цепях переменного тока, а также для переключения на резервное питание электрических цепей переменного тока.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Удобный монтаж/демонтаж на DIN-рейку.
- Два фиксированных положения рукоятки.
- Высокие номинальные токи: до 125А.

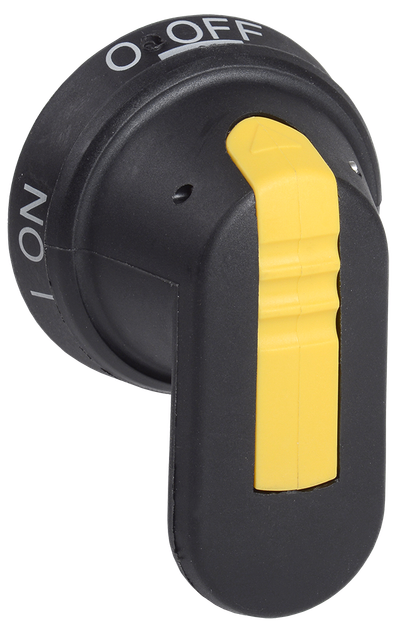

- Возможность использования совместно с переходником и выносной рукояткой для управления через дверь.
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 100 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690...400 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Номин раб напряжение DC, В | 440/230 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Электр износостойкость, циклов | 7500 |
| Частота сети, Гц | 50 |
| Высота, мм | 100 |
| Мех износостойкость, циклов | 10000 |
| Ширина по количеству модульных расстояний | 3,8 |
| Количество переключающих контактов | 0 |
| Глубина, мм | 87 |
| Степень защиты - IP | IP20 |
| Ширина, мм | 69 |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Категория применения | АС-22 |
| С сигнальной лампой - индикатором | Нет |
| Тип лампы | Не применимо |
| Диапазон рабочих температур, °C | -25...40 |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 2500 |
| Макс поперечное сечение проводника, мм² | 70 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Номин отключающая способность, кА | - |
| Присоединительная способность контактных зажимов, мм² | 10...70 |
| Цвет | Черный |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 2.28 MB)
Дополнительное фото продукта (JPG, 2.31 MB)
Дополнительное фото продукта (JPG, 2.09 MB)
Дополнительное фото продукта (JPG, 1.31 MB)
Дополнительное фото продукта (JPG, 1.62 MB)
Дополнительное фото продукта (JPG, 2.03 MB)
Дополнительное фото продукта (JPG, 1.51 MB)
Дополнительное фото продукта (JPG, 749.84 KB)
Габаритный Чертеж (JPG, 115.17 KB)
Монтаж изделия (JPG, 476.67 KB)
Схема Подключения (JPG, 96.31 KB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 42 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056748529 | 4606056748536 |
| Вес брутто, кг | 0.429 | 18 |
| Вес нетто, кг | 0.412 | 17.304 |
| Объем, м^3 | 0.000713 | 0.029952 |
| Длина, см | 10.2 | 52 |
| Высота, см | 7.7 | 18 |
| Ширина, см | 7.2 | 32 |
| Способ нанесения информации | На стикер | На стикер |
