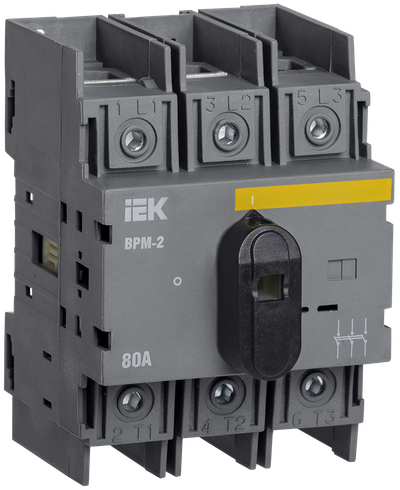

Выключатель-разъединитель модульный ВРМ-2 3P 80А IEK
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 80 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690...400 |
Описание
Выключатели-разъединители модульные ВРМ IEK предназначены для коммутации смешанных и индуктивных нагрузок в цепях переменного тока, а также для переключения на резервное питание электрических цепей переменного тока.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Удобный монтаж/демонтаж на DIN-рейку.
- Два фиксированных положения рукоятки.
- Высокие номинальные токи: до 125А.
- Возможность использования совместно с переходником и выносной рукояткой для управления через дверь.
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 80 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690...400 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Номин раб напряжение DC, В | 440/230 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 1500 |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Электр износостойкость, циклов | 7500 |
| Мех износостойкость, циклов | 10000 |
| Ширина по количеству модульных расстояний | 3,8 |
| Присоединительная способность контактных зажимов, мм² | 1,5...35 |
| Ширина, мм | 69 |
| Цвет | Черный |
| Степень защиты - IP | IP20 |
| Категория применения | АС-22 |
| Номин отключающая способность, кА | - |
| Макс поперечное сечение проводника, мм² | 35 |
| Глубина, мм | 87 |
| Тип лампы | Не применимо |
| Высота, мм | 100 |
| Диапазон рабочих температур, °C | -25...40 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Частота сети, Гц | 50 |
| С сигнальной лампой - индикатором | Нет |
| Количество переключающих контактов | 0 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.23 MB)
Дополнительное фото продукта (JPG, 1.55 MB)
Дополнительное фото продукта (JPG, 2.27 MB)
Дополнительное фото продукта (JPG, 1.44 MB)
Дополнительное фото продукта (JPG, 863.90 KB)
Дополнительное фото продукта (JPG, 1.10 MB)
Дополнительное фото продукта (JPG, 1.27 MB)
Дополнительное фото продукта (JPG, 818.22 KB)
Дополнительное фото продукта (JPG, 1.46 MB)
Дополнительное фото продукта (JPG, 914.64 KB)
Габаритный Чертеж (JPG, 115.17 KB)
Монтаж изделия (JPG, 476.67 KB)
Схема Подключения (JPG, 96.31 KB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 42 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056748505 | 4606056748512 |
| Вес брутто, кг | 0.429 | 18 |
| Вес нетто, кг | 0.412 | 17.304 |
| Объем, м^3 | 0.000713 | 0.029952 |
| Длина, см | 10.2 | 52 |
| Высота, см | 7.7 | 18 |
| Ширина, см | 7.2 | 32 |
| Способ нанесения информации | На стикер | На стикер |
