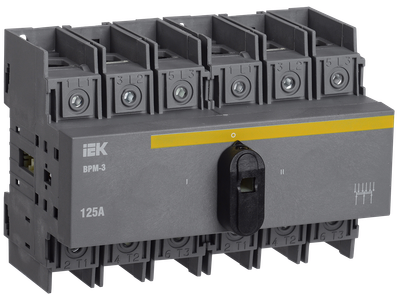

Выключатель-разъединитель модульный ВРМ-3 3P 125А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель на 2 направления |
| Номин ток, А | 125 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690...400 |
Описание
Выключатели-разъединители модульные ВРМ IEK предназначены для коммутации смешанных и индуктивных нагрузок в цепях переменного тока, а также для переключения на резервное питание электрических цепей переменного тока.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Удобный монтаж/демонтаж на DIN-рейку.
- Три фиксированных положения рукоятки.
- Высокие номинальные токи: до 125А.
- Удлиненная рукоятка для удобства переключения в комплекте.
- Возможность использования совместно с переходником и выносной рукояткой для управления через дверь.
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель на 2 направления |
| Номин ток, А | 125 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690...400 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Номин раб напряжение DC, В | 440/230 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Диапазон рабочих температур, °C | -25...40 |
| С сигнальной лампой - индикатором | Нет |
| Номин отключающая способность, кА | - |
| Присоединительная способность контактных зажимов, мм² | 10...70 |
| Категория применения | АС-22 |
| Ширина, мм | 141 |
| Электр износостойкость, циклов | 7500 |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 2500 |
| Тип лампы | Не применимо |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Глубина, мм | 87 |
| Макс поперечное сечение проводника, мм² | 70 |
| Высота, мм | 100 |
| Цвет | Черный |
| Ширина по количеству модульных расстояний | 7,8 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Степень защиты - IP | IP20 |
| Мех износостойкость, циклов | 10000 |
| Количество переключающих контактов | 0 |
| Частота сети, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.46 MB)
Дополнительное фото продукта (JPG, 1.53 MB)
Дополнительное фото продукта (JPG, 1.84 MB)
Дополнительное фото продукта (JPG, 1.40 MB)
Дополнительное фото продукта (JPG, 1.39 MB)
Дополнительное фото продукта (JPG, 1.56 MB)
Дополнительное фото продукта (JPG, 1.75 MB)
Дополнительное фото продукта (JPG, 492.85 KB)
Монтаж изделия (JPG, 476.67 KB)
Схема Подключения (JPG, 96.31 KB)
Габаритный Чертеж (JPG, 133.73 KB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 18 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056748628 | 4606056748635 |
| Вес брутто, кг | 0.95 | 17.1 |
| Вес нетто, кг | 0.902 | 16.236 |
| Объем, м^3 | 0.00217 | 0.039068 |
| Длина, см | 17 | 31 |
| Высота, см | 11.5 | 35.5 |
| Ширина, см | 13 | 35.5 |
| Способ нанесения информации | На стикер | На стикер |
